PDF→DWGファイル変換をスマートに！ARESで繰り返し作業を効率化

PDF → DWG変換がめんどうな2つの理由

ここからは、PDF→DWG変換に関する2つの課題について解説します。

ファイル形式に構造的な違いがある

PDFからDWGへの変換では、図面の構造が正確に再現されないケースがあります。

線がバラバラになったり、文字がベクトル情報ではなく画像化されていたりと、変換後に「編集できない」状態になってしまうことも少なくありません。

こうした原因の多くは、PDFに含まれる情報がDWG形式に適していないことに関係します。PDFは本来、閲覧専用のフォーマットであり編集向きではないため、CAD編集に必要なオブジェクト情報が抜け落ちてしまうのです。

単純作業なのに手作業である

PDFからDWGへの変換でもうひとつ大きな課題と言えるのが、この作業を手作業で行うことです。

担当者が、その都度「ファイルを開いて」、「変換して」、「修正する」というプロセスには、時間と手間がかかります。

属人化している場合では、担当者が不在だと作業そのものが滞ってしまうリスクもあります。

PDF→DWG変換を自動化するARESのスマート機能

ここからは、PDF→DWGにおけるARESの具体的な活用方法を紹介します。

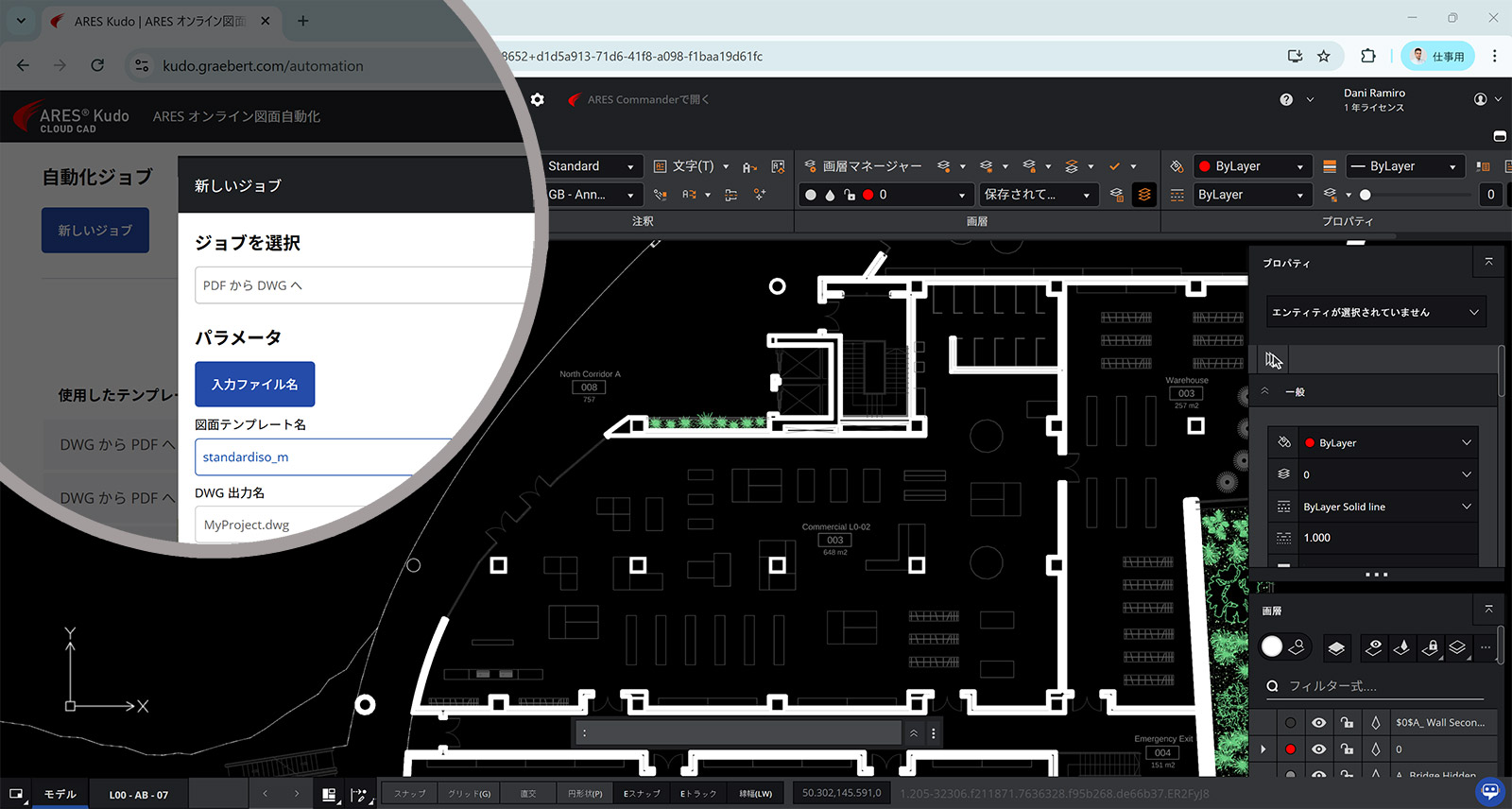

ジョブの登録で「一括処理 ＋ スケジュール実行」

ARESには、「図面の自動化」機能が搭載されています。PDFからDWGへの変換作業を、手動操作なしで自動的に行うことができます。

たとえば、PDFをまとめて選択し、「毎週金曜日の午前9時」に変換するようスケジュール登録すると、その時間になるとARESが自動で変換処理を実行し、DWGファイルを保存します。

このジョブは「ワンタイム(1回のみ)」「繰り返し」「日時指定」などから選択可能です。メール通知機能もあるので、作業が完了したタイミングで担当者に知らせることができます。

図面比較や差分抽出も可能！変換後の確認もスムーズ

さらにARESには、「図面比較」や「データ抽出」など、変換後の図面チェックを効率化する機能も搭載されています。

• 2つの図面の差分を色分け表示
• ブロック情報や属性データの抽出（CSV出力）
• 古いバージョンとの比較で修正履歴を可視化

これらの機能を活用すれば、ただ変換するだけでなく、その後のチェック・修正工程までスマートに進めることができます。

詳しい手順は、こちらの動画をご参照ください。
