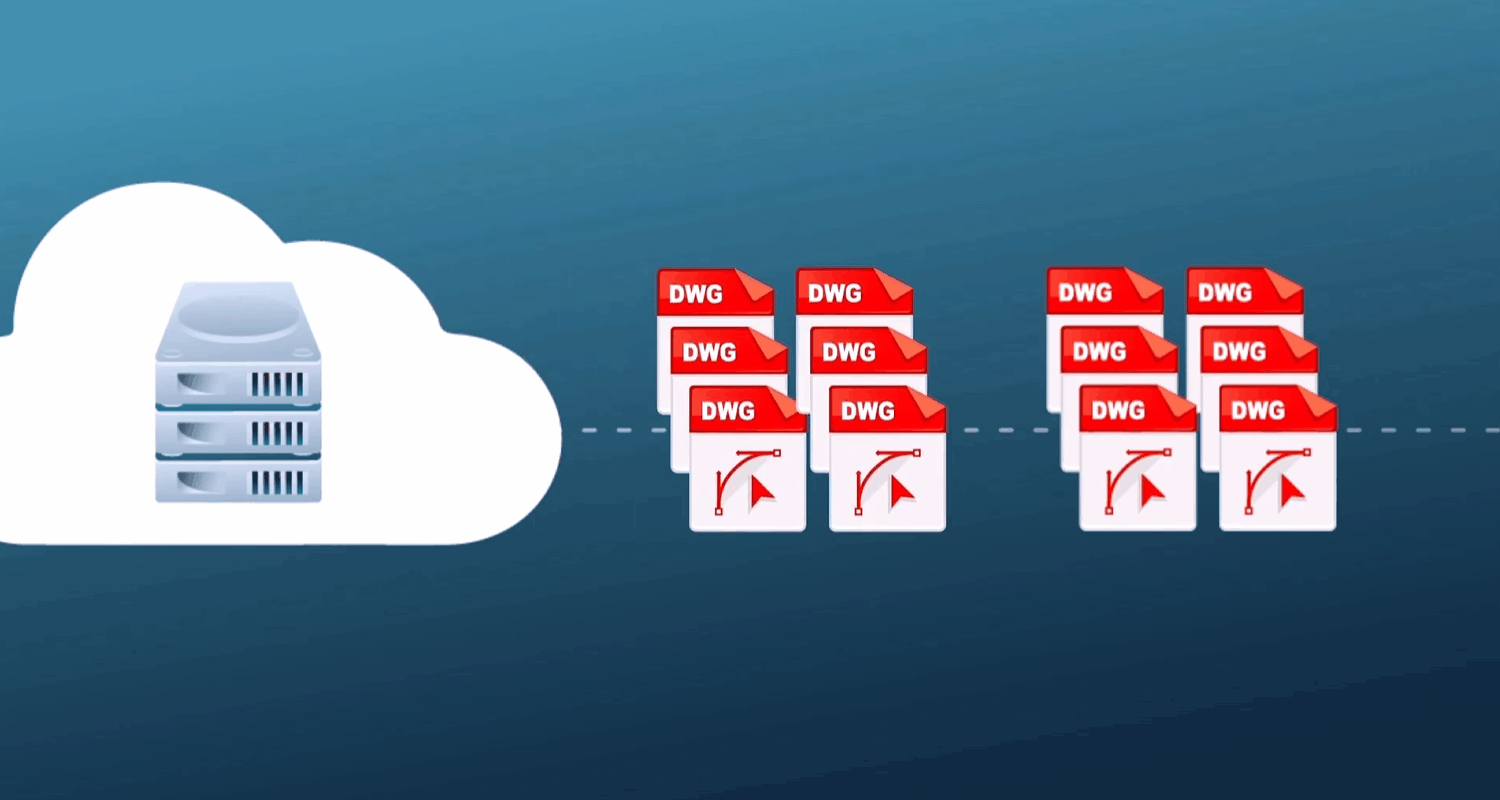

図面自動化が変える未来。必要とされる2つの理由と、ARESが実現する3つの効率化。

2D CADに、図面自動化が求められる2つの理由とは？

ここからは、BIM連携における2D図面作成の現状と課題について解説します。

理由①：手作業による繰り返し作業が発生するから

多くの現場では、BIMで作成された3Dモデルから2D図面を出力する際に、依然として手動での作業が必要となっています。RevitやIFCといったBIM形式のデータは情報量が多く、2D図面として出力するためにはビューの設定、注釈の追加、線の整理など、手作業で調整する必要があります。

この一連のプロセスは、経験とスキルを要するのはもちろんのこと、繰り返し業務が発生します。さらにモデルの変更があった場合は、すべての図面を再出力する必要があり、大幅な時間と人的リソースが必要となります。

理由②：ヒューマンエラーが起こりやすいから

修正が頻出する作業では、必然的にヒューマンエラーが発生する確率があがります。

発生しやすい手作業の具体例には、次のようなものがあります。

• 平面図・断面図・立面図を切り出す
• 2Dの図面としてグラフィック調整する
• CADソフトでトレース・修正・注釈付けを行う

こうした業務におけるヒューマンエラーとは、図面の抜け漏れ、数値ミス、更新忘れといったミスです。

複数拠点で実行されるプロジェクトでは、こうしたエラーの影響はより深刻になります。だからこそ図面作成を自動化することで、設計者は本来の設計検討に集中でき、生産性を飛躍的に高めることが可能になります。

ARESの図面自動化が実現する、3つの業務効率化とは？

ARESは、RevitやIFCデータをもとに2D図面を自動生成することが可能です。

ここからは、ARESを活用したBIMデータを活用した2D図面の自動生成により得られる業務改善について解説します。

効率化①：手作業を減らす

ARESでは、Revit／IFCファイルを読み込むだけで、平面図・断面図・立面図を自動生成します。テンプレートや設定情報もJSONで管理できるため、作業ミスの削減にもつながります。

効率化②：スピードアップできる

従来3〜4時間かかっていた図面生成が、ワンクリック＆数分で完了。夜間バッチ処理も可能なため、朝には自動生成されたDWG図面が揃っている状態を実現します。

効率化③：品質を安定させる

統一されたスタイル設定・記載ルールにより、誰が出力しても同じ品質の図面が得ることができるようになります。

これにより、チーム間での共有や確認作業もスムーズになります。

詳しくは、こちらの動画をご参照ください。

図面を自動生成！ Revit／IFCファイルからDWG図面を自動作成する方法とは？

ここからは、クラウド対応のオンラインCAD、ARES Kudo（アレスクドー）によるBIM連携・図面自動化の特徴を紹介します。

夜間に自動処理して、朝には図面が完成

ARES Kudoでは、図面変換の処理を定期的にスケジューリングすることができます。たとえば、夜間にサーバー側で処理を行い、朝出社すればすでに図面が完成しているというワークフローも構築可能です。

人手をかけずにタスクを進められるため、大量のBIMデータを扱うプロジェクトでも負担が軽減されます。

デスクトップ ✕ モバイル ✕ クラウドでのシームレスな連携

ARES Kudo（クラウド）に加えて、ARES Commander（デスクトップ）、ARES Touch（モバイル）の3つのソフトをシームレスに連携できるARES Trinity（アレス トリニティ）では、どのデバ

イスからでも同じファイルにアクセス・編集できる環境が整います。

たとえばKudoで自動生成された図面を、Commanderで調整し、Touchで現場からチェックやコメントを追加するといった使い方も可能です。

詳しくは、こちらの記事もご覧ください。
生産性が上がる！CADの自動化。ARES Kudoの新機能ガイド　①

生産性が上がる！CADの自動化。ARES Kudoの新機能ガイド　②

オンラインで図面作成を自動化！ Revit／IFCから2D DWGを自動生成する方法とは！
