CADソリューションであるARES Commanderは、3Dから2Dへのワークフローを合理化するツールでBIMドキュメントを大幅にスリム化できます。

建築・土木・施工などのAECユーザーは、オリジナルのBIMオブジェクトのすべての情報を保持するDWGファイルで、BIMプロジェクトをドキュメント化することができます。 これらのBIM図面のジオメトリは、RevitまたはIFCプロジェクトから自動的に抽出されますが、2Dファイルは静的なスナップショットではありません。元のプロジェクトとの接続を維持するため、BIM モデルが更新されるたびに更新することができます。   ARES Commanderバージョン2023では、Revit 2022ファイル形式をサポートし ARES Commander のBIM(図面の作成および作業機能を拡張しています。 ワークフローを改善するために、次の5つの新機能からスタートしてください。これらの機能により、重要なプロジェクト情報のドキュメント化、調査、共有がどれだけ迅速で容易になるかを実感していただけることでしょう。





1. 3DビューナビゲータでBIM図面をあらゆる角度から検証する

ビューナビゲーターは、ビジュアルメニューと方向指示器がひとつになったものです。異なるビューをすばやく直感的に切り替えることができ、現在のビューの方向が一目でわかります。 ビューナビゲーターは、必要に応じて画面の隅に移動させたり、消したりすることも可能です。

ビューナビゲータは2D作業だけでなく、ARES Commanderに取り込んだRevitやIFCファイルを含む3Dプロジェクトにも有効です。モデルを様々な角度から検証しながら、平面図、断面図、立面図の各機能を活用してBIM図面を作成することができます。







2. パック＆ゴー機能で共同作業者と BIM 図面を共有する。

BIM 図面を外部の業者やプロジェクトメンバーに簡単に送信するには、パック＆ゴー機能を活用します。方法をお探しですか？ ARES Commander2023では、パック＆ゴーコマンドは、BIM プロジェクトとリファレンスに対応しました。つまり、プロジェクトのメイン図面とそれに関連するすべての参照ファイルを自動的に 1 つの ZIP に集めて共有することが可能になったのです。プロジェクトで作成されたすべてのBIM図面は、自動的にシートセットに整理され、シートセットマネージャにあるパック＆ゴー ツールに表示されます。

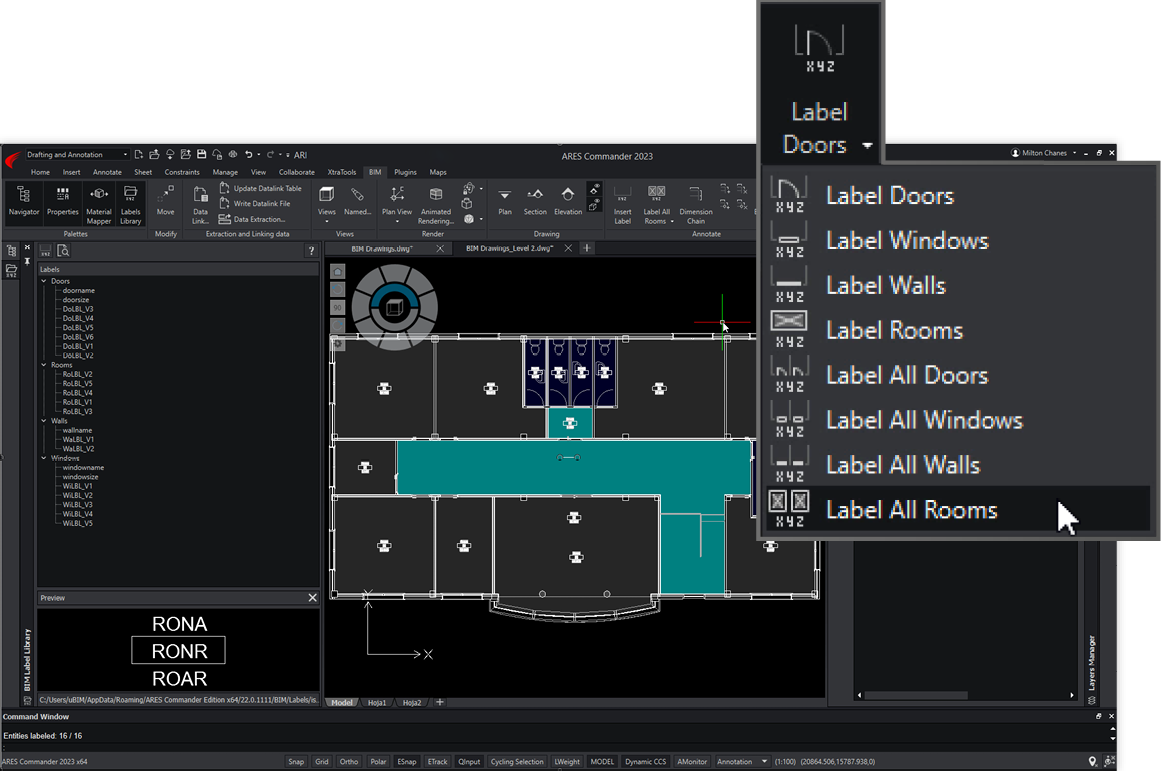

3. BIMルームとスペースの自動ラベル付け

ARES Commanderでは、インポートしたBIMプロジェクトは3次元空間として扱われ、BIM ナビゲーターの要素セクションで選択することができます。ARES Commanderは、BIMモデルで追加された部屋の情報（名前、面積、体積など）を読み取り、プロパティパレットに表示することができます。 これにより、ユーザーは部屋のBIMオブジェクトから自動的に取得した情報を使って、これらのスペースのラベルを簡単に作成できるようになりました。必要であれば、ラベル作成後に手動で値を更新することもできます。また、このデータは、表で使用するために抽出することもできます。

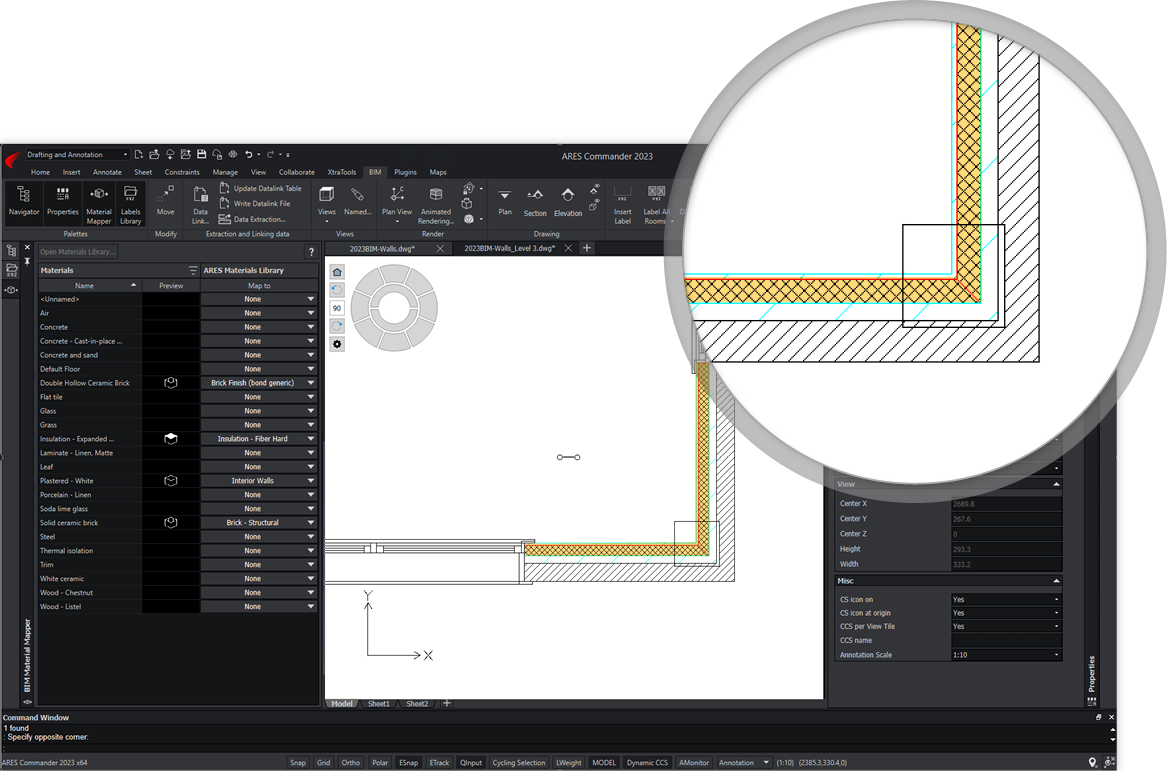

4. 複数の壁材の各層を、視覚的に判別

BIM 建築物の壁はコンポーネントで構成されており、そのコンポーネントによって壁の層が決定します。複数の材料で構成される壁に対応したマテリアルマッパーは、壁の各材料に木材、アルミニウム、コンクリートなどのテクスチャを割り当てることができるようになりました。 複数の材料で構成される壁の各層に明確な視覚的スタイルが与えられると、たとえば断熱層とレンガを区別がより簡単になります。また、BIM要素の材料名のプロパティがARES マテリアル スタイル ライブラリーに接続されると、すべての図面に対応するグラフィック処理が自動的に行われるようになります。

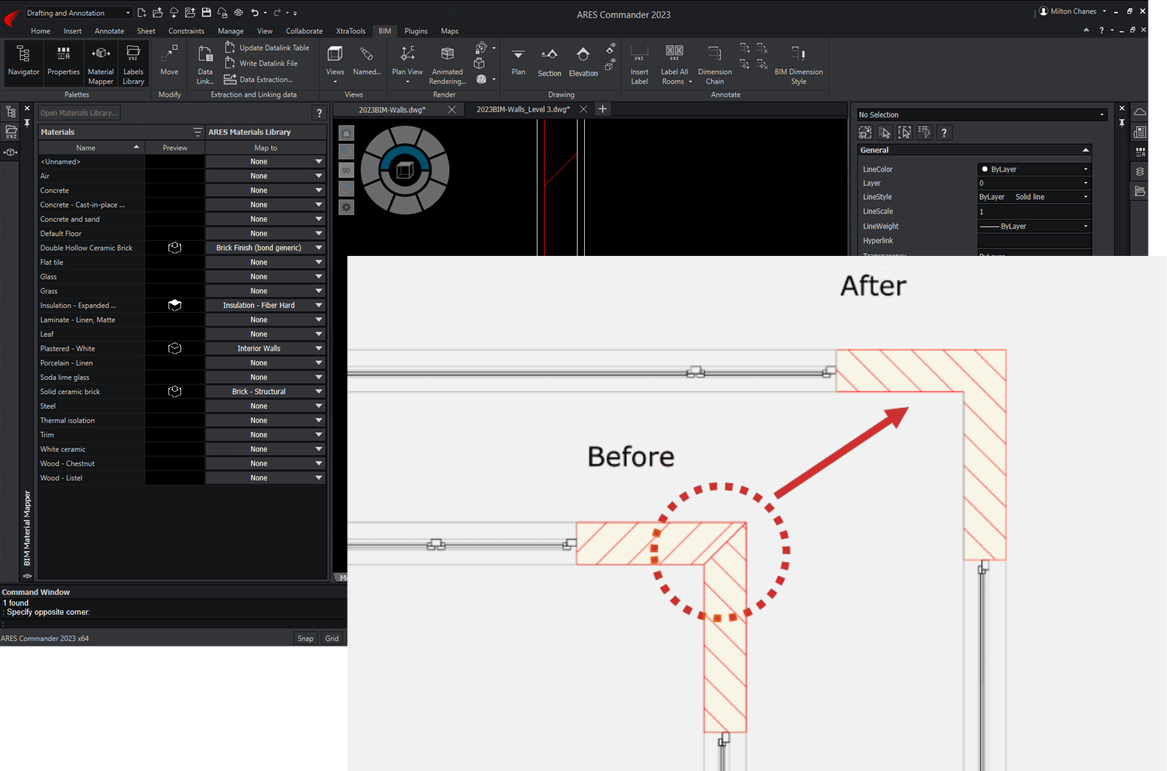

5. 隣接するエンティティのマテリアル表現を統一する

ARES Commander2023のマテリアルマッパーには、IFCやRevitのBIMプロジェクトで作業する際に便利な新機能があります。 壁のように隣接するエンティティが両方とも同じマテリアルの場合、そのマテリアルを表すハッチングが統一され、1つのエンティティとして表示されます。BIM MATERIAL MAPPERコマンドを使用すると、BIM ナビゲーターでBIMモデルから任意の要素を選択し、モデル内だけでなく2D図面上でも表示することが可能です。

ARES CommanderのBIM機能は、BIMデータにアクセスし、可視化し、その詳細を容易に理解することを可能にします。BIMツールセットは、数量計算を容易にし、BIMモデルから直接DWG図面を正確に自動生成します。選択した要素、グループ、エンティティのプロッティングを可能にします。フル装備のDWG CADソフトとして、DWG図面に直接CADの詳細を追加することができます。







生産性を向上させ、なおかつ、費用対効果の高いCADソリューションをお探しですか？　それなら、ARES Commanderの30日間無料体験版をお試しください。 この無料体験版には、ARES Commander、ARES Touch、ARES Kudoの3つのCADソリューションが含まれており、デスクトップ(バソコン)、モバイルデバイス(タブレットやスマートフォン)、そしてクラウド(Web)上で、Graebertの2D CADをお試しいただくことが可能です。 今すぐ無料体験版をお試しください。
