BIM自動化でどう変わる？　2D図面作成の業務を効率化する仕組みとは？

BIMと2D図面活用における現場の課題とは？

建設業界ではBIM活用が浸透するにつれて、「設計変更のたびの図面修正が面倒」「BIMとCADの作業が分断されて非効率」といった課題も散見されます。

ここからは、BIMと図面作成を活用することで発生する課題をまとめます。

設計変更のたびに図面修正が必要

従来の設計業務では、BIMモデルで設計変更を行った際、その内容を2D図面に反映するためにCADオペレーターが手動で修正を行う必要があります。モデル更新のたびに図面を手作業で描き直すのは非効率です。修正作業に時間がかかるだけでなく、ヒューマンエラーのリスクが高まります。

たとえば、Revitでの設計変更をDWG図面に反映させるには、IFCデータとして書き出し、別ソフトで変換・編集するという複雑な工程が必要です。変更が多い現場では、煩雑な作業に時間をとられます。

BIMとCADの作業が分断されて非効率

手作業による反映では、図面とモデルの整合性が崩れやすく、現場で誤った図面を使用してしまう可能性があります。特に公共事業など、正確な図面管理が求められる現場では、こうしたミスは、工程の遅延や手戻り工事といった重大な問題につながります。

バージョン管理が煩雑

図面の共有方法についても、メールによるPDF添付や、紙図面の送付などは効率的ではありません。拠点が複数あったり、複数の協力会社が参入している大規模プロジェクトでは、誰がどのバージョンの図面を持っているのか分からなくなるケースも珍しくないからです。

クラウドで一元管理できていない場合、図面の最新版を確認するだけで、多くの時間が費やされることも少なくありません。

BIMの自動化が解説する、業務効率化の仕組みとは？

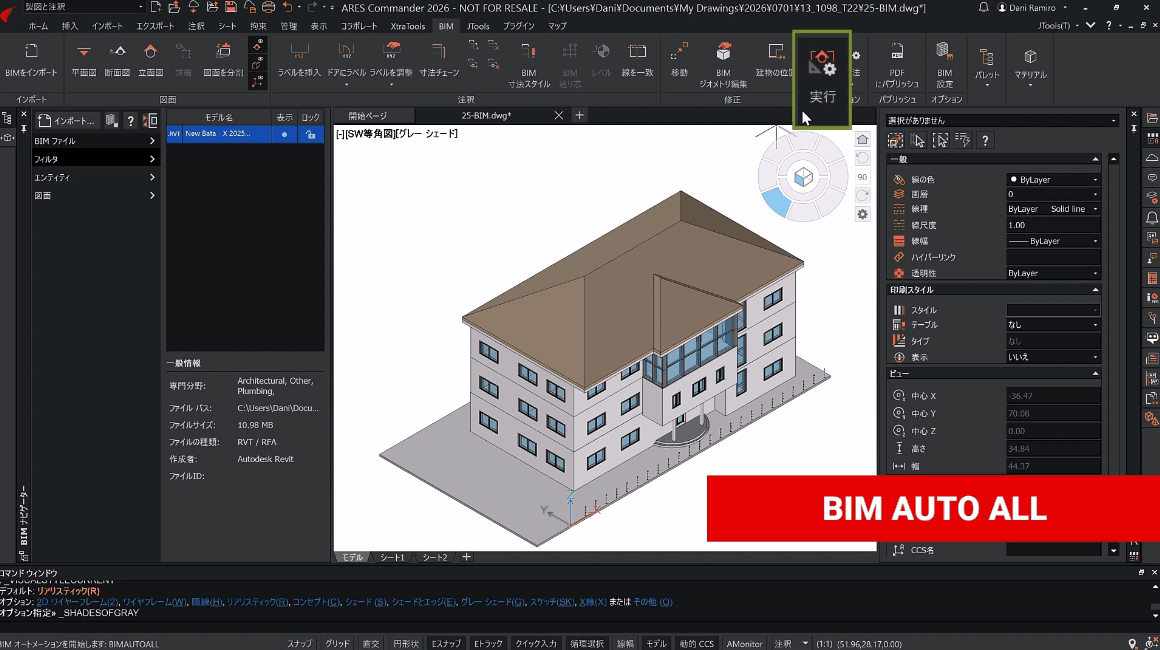

ここからは、ARES Commander 2026に搭載されたBIMの自動化によって、建築設計を効率化する方法を紹介します。

BIMモデルからDWG図面を自動生成

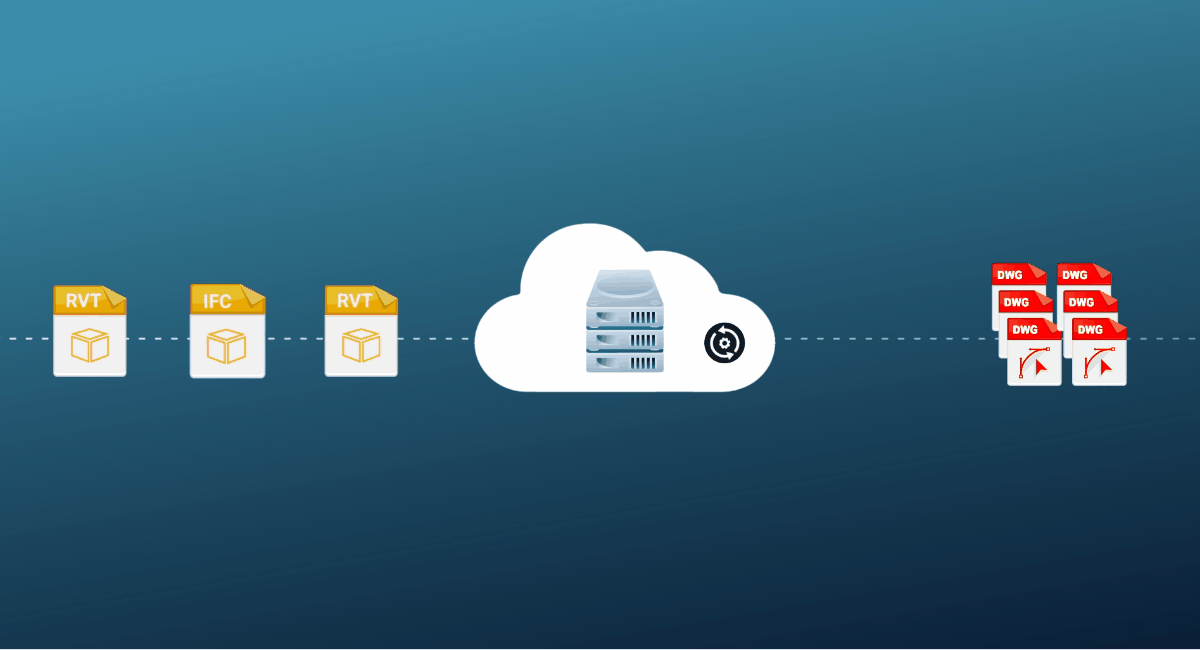

ARES Commander 2026では、RevitやIFC形式のBIMモデルを取り込み、2DのDWG図面を自動生成できます。図面スタイルも引き継ぎ、モデルからのデータを忠実に表現することが可能。平面図、断面図、立面図など複数のビューを指定して自動でDWG図面を生成します。

建築設計者やBIMコーディネーターが求める「整合性のある図面」を、効率的に出力できるのです。

モデル変更が自動で図面に反映される

ARESのBIMの自動化は、図面の変更にも対応します。

モデル側に変更が加わった際には、モデルを再ロードすることで、図面が自動で更新されます。特にBIMモデルの更新に伴う図面修正作業が頻繁な設計事務所や施工管理現場では、大幅な業務効率化が期待できます。

ここからは、BIMの自動化を実現するCADソリューションARESの特長について紹介します。

RevitやIFCとの連携による作業の一元化

ARES は、BIMモデルとの互換性に優れており、Revitで作成したBIMモデルを利用して図面を出力できます。IFCとのデータ連携にも対応しており、設備や構造など多分野のBIMモデルにも対応可能です。

これにより、「BIMで設計、CADで図面」という分断された作業フローを一元化することが可能です。

テンプレート活用による図面品質の標準化

ARESでは、あらかじめ設定されたテンプレートによって、図面のフォーマットや画層構成、注釈スタイルを自動適用できます。これにより、チームや拠点間でバラバラになりがちな図面の品質や体裁を統一でき、品質管理の工数も削減されます。

クラウド対応で場所を問わずに編集・共有できるARES Kudo

ARESシリーズのなかでも、オンラインCADのARES Kudo（アレスクドー）を活用すると、情報共有がよりアップデートできます。

ARES Kudoは、ブラウザ上でDWG図面の作成から編集までを実行できる2D CADです。オフィス以外の現場、自宅、出張先など、どこにいても最新図面にアクセスできるうえ、複数人でのリアルタイム編集やコメント共有が簡単にできます。

図面は、OneDriveやBOX、Google Driveといった主要なクラウドサービスに保管できるためセキュリティも万全です。
