設計変更の確認

プロジェクトの各プロセスで発生する設計変更は、最終的な製品の品質に影響します。そのため、図面比較機能を使って、設計変更履歴を正確に追跡します。変更が意図した通りに反映されているかの確認は、エラーを未然に防ぐために不可欠です。

品質管理と承認

CAD図面の比較は、品質管理においても重要です。製造段階に入る前に製品設計がすべての仕様と完全に一致していることを保証するために、この機能を使います。

また、承認図から図面が改ざんされていないかというチェックにもよく使われます。

クライアント対応

図面比較機能は、クライアントからのフィードバックをもとにした設計変更でも活用できます。クライアントのニーズが変更後のファイルに正確に反映されているかを検証するため、変更前と変更後の図面を比較します。

規制やコンプライアンスの確認

業界特有の法規制や標準への準拠を確認するためにも、現行の設計と規制要件を図面上で比較することが求められます。

ARESにおける図面比較機能とは？

ARES(アレス)は、2Dの作図、編集、閲覧が可能なCADソリューションです。

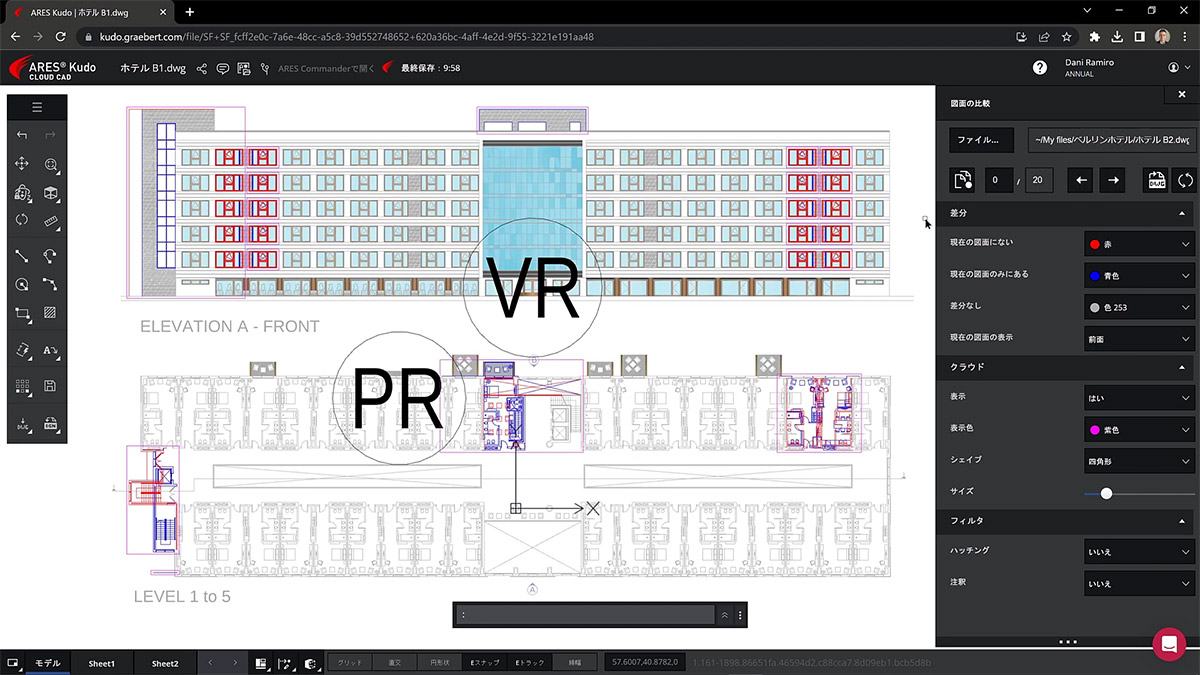

ARESではコマンド【DRAWINGCOMPARE】を用いて、異なる図面の繊細な差異を視覚的に捉えることができます。

ユーザーが変更箇所を直感的に確認し、必要な修正を行うことが可能になるように設計されています。

図面比較の手順

ARESを使用した図面比較は、シンプルな操作で実行できます。

まず、比較したい2種類の図面を開き、比較機能を選択します。ARESは自動的に両者を分析し、差分を色やマークで表示していきます。

詳しい操作については、こちらのヘルプページ でもご紹介しています。

バージョン履歴機能の用途

バージョン履歴機能は、設計過程で発生した1つの図面の変更点を正確に追跡し、過去と現在のバージョンを簡単に比較できるようにします。

この機能には、設計変更の意図や目的を理解し、関係者間でのコミュニケーションのズレをなくす効果があります。また、設計過程で行われた変更の全体像を把握し、必要に応じてさらなる改善を行うことができます。

ARESのバージョン履歴機能とは？

ARESでは、異なるバージョンを選択し、履歴から直接比較ができます。

また、バージョン履歴パレット上には、「誰が」、「いつ」、「なにを」編集したかが表示されます。

デスクトップ版であるARES Commander（アレス コマンダー）では、クラウドストレージに図面が保存されている場合は異なるバージョンの比較も可能です。異なるバージョンの比較では、それぞれのファイルに色を割り当てることで変更箇所をハイライト表示することもできます。

さらに、ブラウザ上で2D編集が可能なARES Kudo（アレス クドー）では、1つのファイルのバージョン履歴だけでなく、別のファイルを追加（マージ）することができます。これにより、異なる図面の違いを比較することもできます。

バージョン履歴については、こちらの動画でもご紹介しています。
