ARES COMMANDER의 새로운 기능들

윈도우, 맥OS, 그리고 리눅스 컴퓨터 용

ARES CAD 소프트웨어는 DWG 도면을 작성 또는 수정할 수 있는 최고 가성비의 대안을 제시합니다.
ARES Commander에 대한 최신 혁신 기능들 중 일부를 아래에서 확인하십시오.

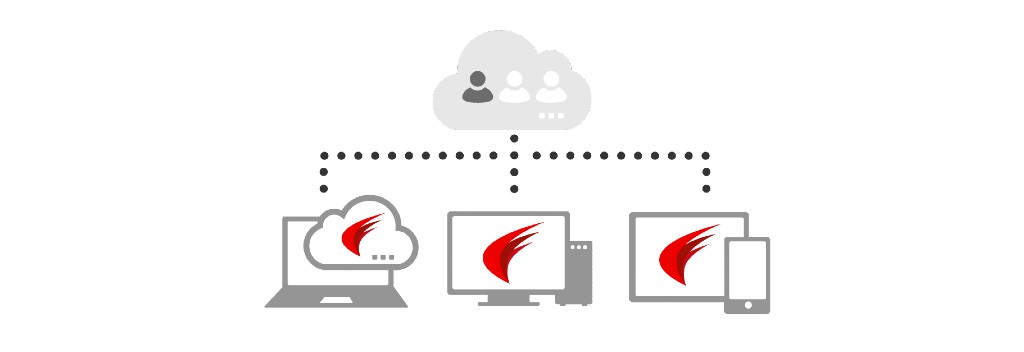

데스크탑, 모바일 및 클라우드에서 최신 DWG 편집

삼위 일체(Trinity) CAD 개념의 탁월한 편의성을 즐기십시오. ARES Commander를 사용하면 일상적인 작업을 위해 데스크탑 CAD 소프트웨어의 편리함과 강력한 성능을 유지하며 모바일 및 클라우드 버전과의 긴밀한 상호 작용을 더하여 생산성을 한 단계 끌어 올릴 수 있습니다.

새로운 기능 소개 – ARES® Commander 2022

향상된 도면 비교 기능

두가지 버전의 도면을 비교하여 색상으로 차이를 표시합니다.

도면 비교 팔레트를 사용하면 현재 도면을 다른 도면과 비교할 수 있으며, 클라우드 저장소와 로컬 하드에 저장된 파일을 서로 비교할 수 있습니다. 즉, 로컬 파일을 클라우드 에 저장된 새 버전 파일과 비교하여 차이점을 비교, 검토해 볼 수 있습니다.

오프라인 주석달기

이제 로컬 파일에서도 주석 팔레트를 사용할 수 있게 되었습니다.

이전 버전에서 주석첨가 팔레트는 클라우드에 저장된 파일들에만 사용할 수 있었고 Garebert의 온라인 서비스에 저장 되었습니다. 이제 로컬파일에도 주석을 달 수 있게 되었으며, 로컬 파일의 주석 내용은 도면과 같은 폴더에 위치한 전용 파일에 저장됩니다.

출력과 시트세트

대규모 프로젝트는 본질적으로 많은 수의 도면과 시트를 인쇄해야 합니다. 최종 출력 대상이 용지든 PDF든 여러 버전을 인쇄하는 것은 쉽게 혼란스러울 수 있습니다. 시트세트 관리자를 사용하면 프로젝트에 대해 서로 다른 시트로 인쇄할 도면 세트를 구성 할 수 있습니다. 이러한 시트는 서로 다른 파일에서 가져 온 경우에도 적절한 순서로 인쇄하기 위해 하위 집합으로 재구성 할 수 있습니다. 다수의 사용자가 여러 파일에서 동시에 작업할 경우에도 프로젝트는 항상 인쇄할 수 있습니다.

또한 Graebert는 생산성을 높이고 ARES Commander의 처음 사용자를 위한 원활한 이전을 제공하기 위해 인쇄 화면을 재설계 했으므로 AutoCAD 사용자와 ARES 사용자는 익숙한 인터페이스를 통해 두 제품 모두에서 작성된 프로젝트에서 쉽게 협업할 수 있습니다.

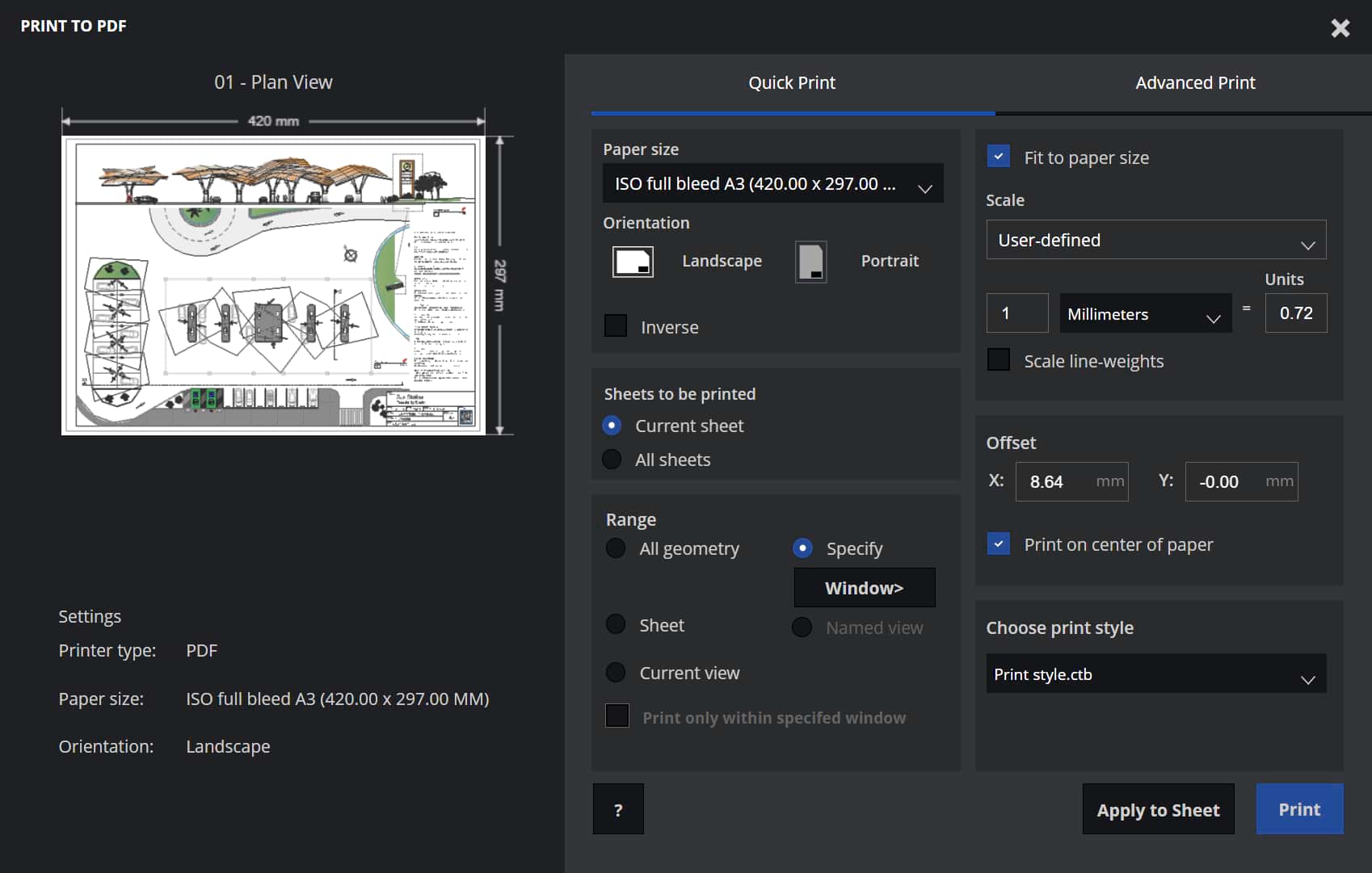

재 설계된 인쇄 대화상자

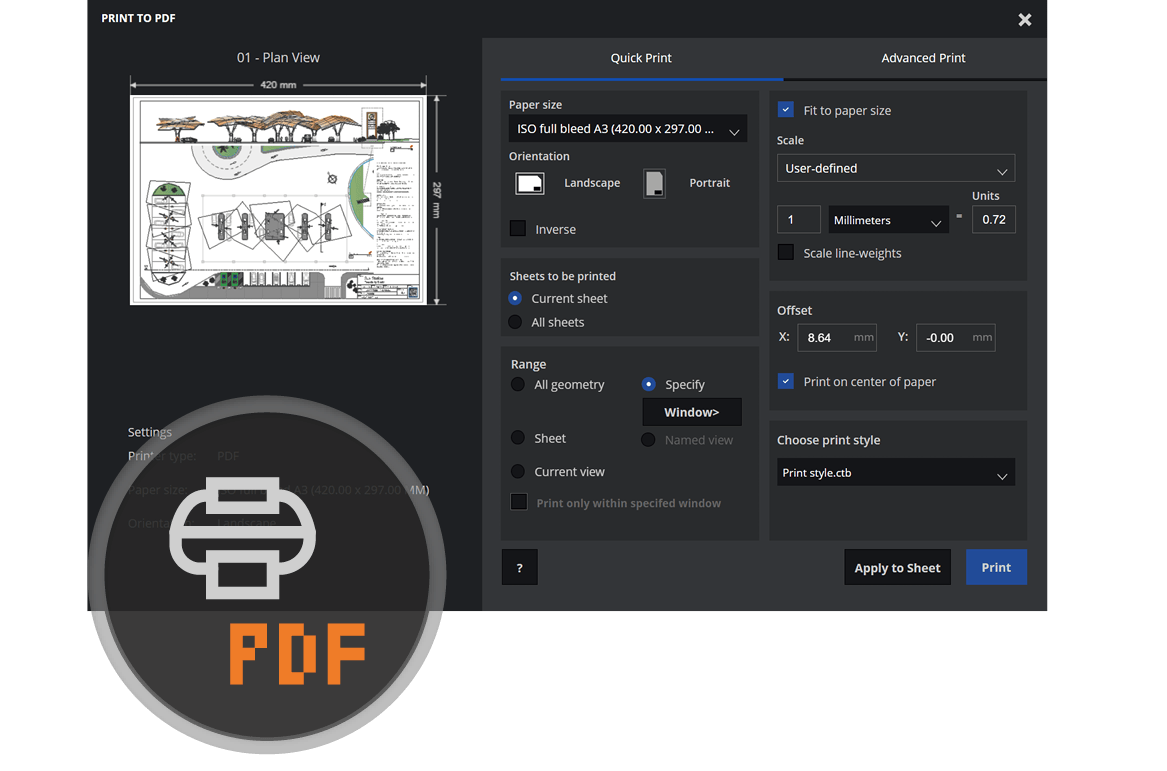

개선된 인쇄 대화 상자 및 PDF 옵션을 위한 새 대화 상자

사용자 인터페이스가 대폭 개선되어 생산성이 향상되고 AutoCAD와 같은 타 CAD 소프트웨어에서 마이그레이션 하는 사용자에게 보다 직관적인 환경을 제공합니다. 이제 내장 PDF 프린터는 PDF 옵션을 위한 새로운 대화 상자를 포함하고 있습니다. 사용자는 벡터 및 래스터 이미지의 품질의 제어는 물론 레이어를 추가하고 하이퍼링크를 추가하거나 만든 PDF 파일에 TrueType 글꼴을 내장할 수 있습니다.

DST파일의 사용 및 공유

시트세트 파일 읽어오기, 수정 및 공유

DST 형식에 대한 지원을 통해 사용자는 시트 세트 구성을 다른 ARES 사용자 또는 AutoCAD 및 다른 CAD 응용 프로그램 사용자들과 공유 할 수 있습니다.

시트세트 관리자

새 시트 세트 관리자를 사용하여 여러 도면에서 시트를 작성, 구성 및 관리

시트세트 생성 및 수정
서로 다른 도면들의 레이아웃으로 시트를 그룹화하고 템플릿을 사용하여 새 시트를 작성합니다. 프로젝트 전체가 한 곳에 깔끔하게 정리되어 있으며(사용자가 다른 도면을 작업하더라도), 언제든지 인쇄할 수 있습니다.

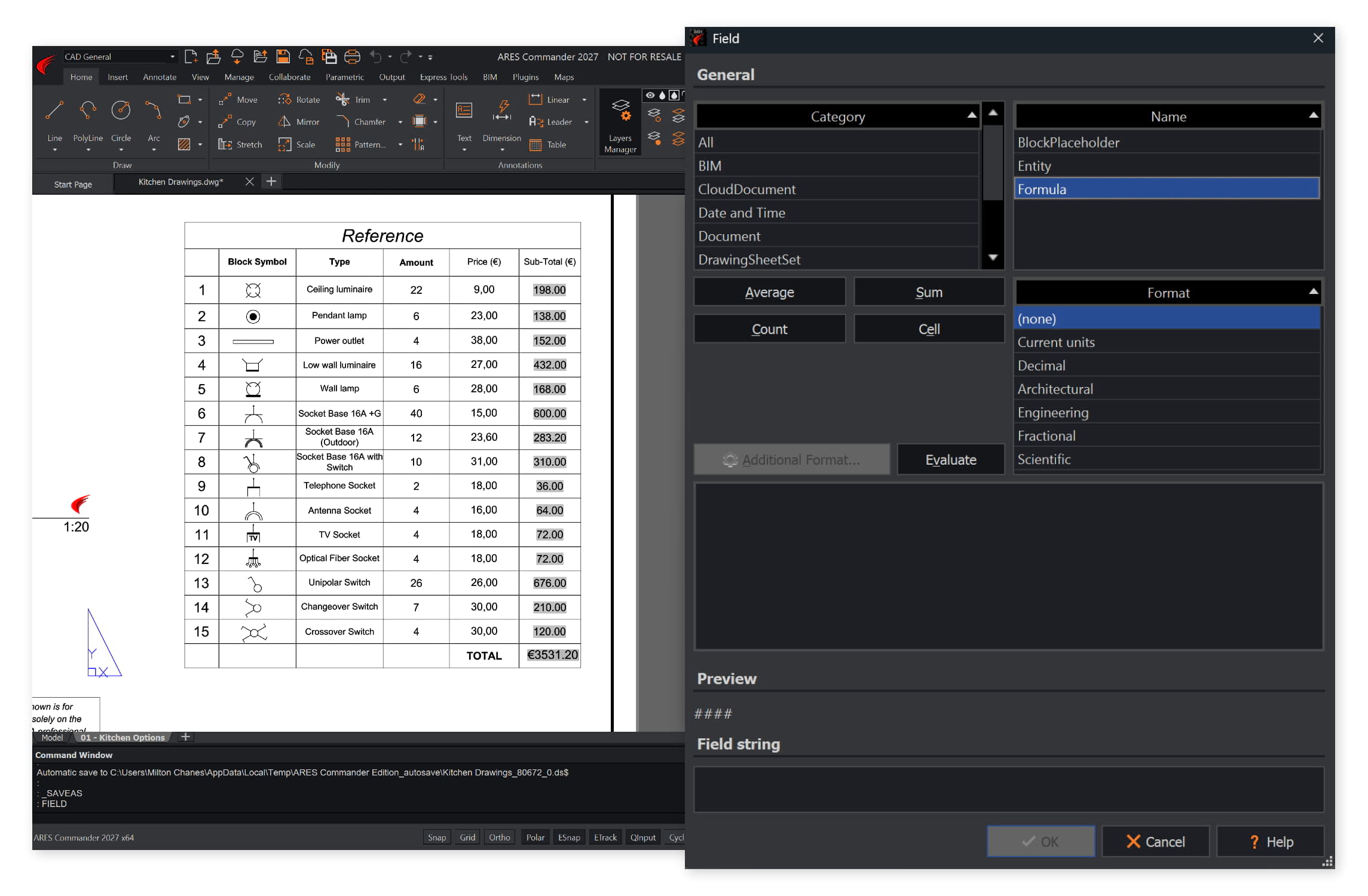

필드와 속성을 관리
도형 및 필드/속성을 사용하여 콜아웃, 뷰 레이블 및 도곽 블록을 사용자 정의합니다.

시트세트의 출력(게시)

도면 세트를 PDF 또는 용지에 인쇄

출력할 PDF 또는 용지를 선택한 다음 전체 프로젝트(또는 일부)를 한 번의 작업으로 인쇄합니다. 출력(게시) 프로세스는 백그라운드에서 실행되며 작업을 방해하지 않습니다.

시트 세트로 템플릿 작성

시트 세트와 결합된 도면 템플릿(DWT)을 생성하여 생산성을 더욱 높일 수 있습니다.

DWT 형식은 ARES 또는 타 CAD 소프트웨어에서 레이어, 스타일, 블록, 레이아웃 등으로 사전 구성된 즉시 사용 가능한 템플릿을 구성하는 데 사용됩니다. 이 기능을 새로운 시트 세트 기능과 결합하는 방법에 대해 동영상에서 알아보세요.

스플라인 객체에 대한 새로운 옵션

SPLINE과 SPLINEDIT명령이 향상되었습니다.

이제 맞춤 점 또는 조정 정점으로 스플라인을 정의 할 수 있게 되었습니다. 새로운 SPLINEDIT 명령은 스플라인의 매개 변수와 특성을 수정하거나 스플라인 맞춤 폴리선을 스플라인으로 변환합니다.

NCOPY

블록, 외부 참조 또는 DGN 언더 레이에 중첩된 도면 요소를 직접 복사

더 이상 중첩 된 객체에 포함된 요소를 복사하기 위해 블록등의 복합 객체를 분해할 필요가 없습니다!

새로운 NCOPY 명령은 블록, 외부 참조 또는 DGN 언더 레이 내에 포함 된 도면 요소를 지정한 위치에 복사합니다.

새로운 BIM 관련 기능들 – ARES® Commander 2022

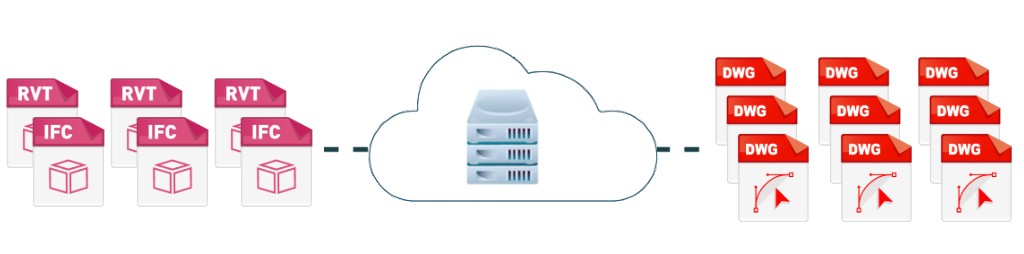

BIM 프로젝트를 위한 보다 스마트한 DWG 도면

Graebert는 2020년 버전에서 CAD 2D 도면과 BIM 프로젝트의 3D 모델간의 업계 차이에 따른 차이를 연결하기 위한 계획을 시작했습니다. 이제 새로운 도면 기능이 버전 2022에 포함되어 출시됨에 따라, ARES Commander는 BIM 프로젝트를 문서화하는 동급 최고의 CAD 플랫폼이 되겠다는 목표를 향해 전진하고 있습니다.

BIM (Building Information Modeling) 소프트웨어가 도입 된 지 20여년이 지난 오늘날, BIM 소프트웨어는 건설 프로젝트와 관련하여 현명한 협업방법으로 널리 인식되고 있지만 아직도 BIM을 많이 사용하는 조직에서도 여전히 도면 작업을 하는 CAD 사용자가 3~10배나 더 많습니다.

밝혀진 바에 따르면, 2D 도면의 필요성은 BIM의 증가로 인해 전혀 줄어들지 않고 있습니다. 도면은 BIM 프로젝트를 보다 상세하게 문서화하는데 필수적이며, 특히 실행, 운영 및 유지관리 목적으로 중요합니다. 또한 매우 상세한 2D 도면은 정보가 속성에 숨겨져 있어 고객과 공유된 파일에 심각한 법적 책임이 있는 3D BIM 파일보다 평가 및 검증이 훨씬 쉽습니다.

결과적으로 오늘날 2D 문서화에 대한 실질적인 요구는 항상 있으며 BIM 소프트웨어가 생성 할 수 있는 제한된 2D 출력물 보다 훨씬 더 나은 품질의 도면이 요구됩니다.

더 적은 노력으로 고품질 2D 도면을 얻기 위해 Graebert는 ARES Commander에게 BIM 객체에 저장된 풍부한 데이터를 추출하여 도면 생산을 자동화할 수 있는 기능을 갖추고 있습니다. ARES Commander는 도면의 모든 BIM 정보를 보존하고 BIM 모델과의 연관성을 유지하기 때문에 이러한 요구에 이상적인 플랫폼입니다.

더 자세한 내용: www.graebert.com/bim

BIM 도면 자동화 : 재질 매퍼

BIM 프로젝트에서 생성된 도면 요소의 스타일을 사전 구성하여 BIM 프로젝트의 문서화를 자동화합니다.

특정 색상, 해치 또는 그래픽 스타일을 재료에 한 번만 지정하면 모든 도면에 해당 그래픽 스타일이 자동으로 적용됩니다. 예를 들어 특정 유형의 벽이 항상 특정 해치와 함께 표시되도록 정의합니다.

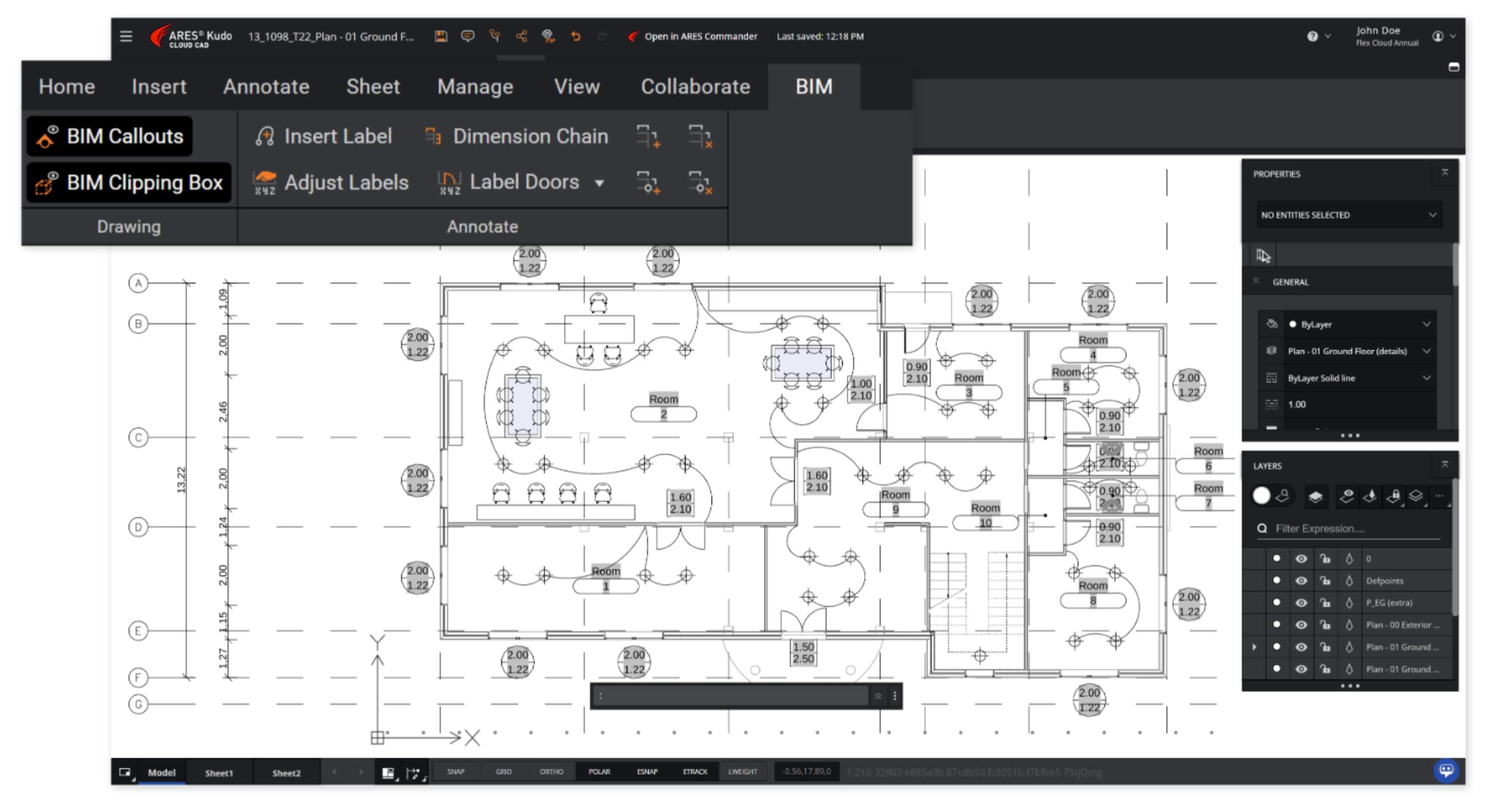

BIM 도면 자동화 : 라벨

관련 BIM 프로젝트에서 생성된 문, 창, 계단은 물론 사실상 모든 요소에 대한 라벨 생성 및 갱신이 자동으로 이루어 집니다.

라벨에는 선택한 BIM 데이터 속성과 그래픽이 표시되며, BIM 모델이 수정될 때마다 자동으로 업데이트됩니다.

BIM 도면 자동화 : 스마트 정렬 치수

BIM 도면에서 벽 또는 BIM 객체 선택시 스마트 정렬 된 치수를 생성하며 이러한 치수는 자동으로 업데이트됩니다.

선택한 객체들의 치수를 자동으로 생성하여 시간을 절약하고 도면 작업 생산성을 높입니다.

Mac 및 Linux에서도 BIM 기능이 지원됩니다!

ARES Commander의 모든 BIM 기능은 이제 Mac 및 Linux 사용자도 동일하게 사용할 수 있습니다.

버전 2022는 이전에 Windows 전용이었던 기능을 다른 운영체제에서도 사용할 수 있게 되었습니다.

구독자를 위한 새로운 삼위일체(Trinity) 기능: ARES® Commander 2022

DWG 프로젝트를 위한 최신 협업 기능

ARES 삼위일체(Trinity)는 데스크톱, 모바일 및 클라우드 CAD를 하나의 유기적인 솔루션으로 통합하여 어느 장소에서든 모든 기기에서 작업하는 팀원과 프로젝트 관계자 간의 향상된 협업 기능을 지원합니다. 버전 2022에서는 사용자는 동료에 의한 도면 변경 내용을 이메일로 알려 주어 보다 쉽게 공동작업자의 입력 내용을 추적할 수 있으며, 다양한 피드백을 View 전용 링크를 통해 고객 및 동료들로부터 수집할 수 있습니다. 공동작업자 간의 파일 이동 문제를 줄이기 위해 버전 2022는 무료 ARES Kudo Drive 및 더 많은 타사의 통합 옵션을 포함한 다양한 온라인 저장소를 제공합니다.

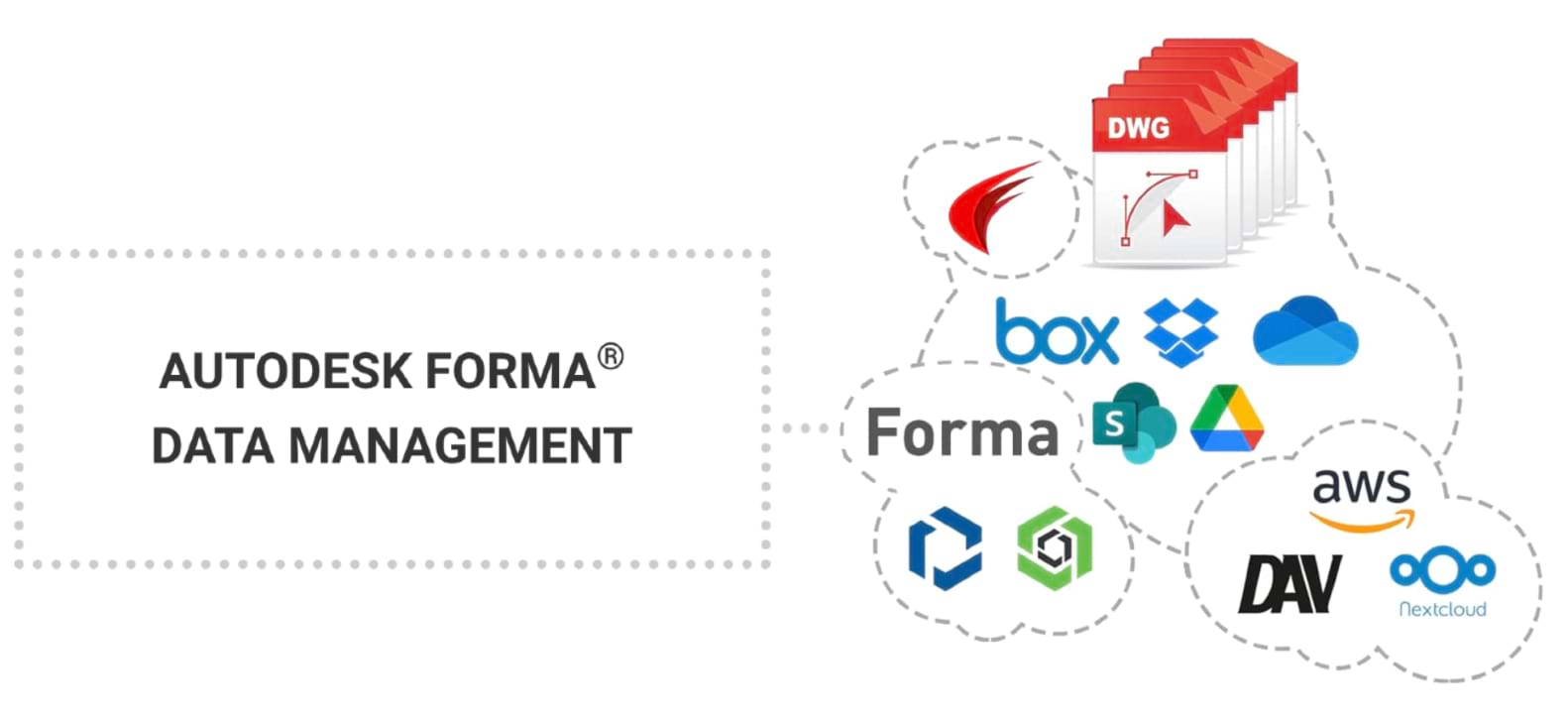

CAD 데이터에 연결하기 위한 가장 큰 통합 선택

최신 CAD 환경의 가치는 DWG 파일이 저장된 장소에 상관없이 CAD 도구를 데이터에 연결할 수 있을 때에만 확인할 수 있습니다.

ARES 삼위일체(Trinity)는 모든 주요 클라우드 기반 서비스의 API와 긴밀하게 통합됩니다. AWS를 사용하는 회사의 경우 회사 소유 S3 버킷 및 Nextcloud와 같은 파일 협업 솔루션과의 직접 통합도 제공합니다.

또한 전용 서버가 필요한 회사의 경우 사내 데이터를 사용하여 작업할 수 있습니다. 전용 링크를 통해 WebDAV 프로토콜을 활용하여 제품을 이러한 사설 서버에 연결할 수 있습니다.

구현에 관계없이 저희에게 고객 관리자가 회사 내에서 허용되는 스토리지 솔루션을 제한하고 모든 제어 권한을 갖는 것이 매우 중요합니다.

ARES Kudo 드라이브

새로이 도입된 ARES Kudo Drive의 무료 온라인 저장소 및 샘플 DWG들은 ARES Commander의 사용자이면 누구나 간편하게 연습 및 사용해 볼 수 있습니다.

ARES Commander, ARES Touch 및 ARES Kudo가 제공하는 삼위일체(Trinity) 기능을 살펴 보셨습니까?

클라우드 저장소는 파일 보안, 접근성 및 버전 제어를 향상시킵니다. 파일은 사용자 장치와 저장소 간에 동기화되므로 사무실 컴퓨터에서 프로젝트를 시작하고 현장의 스마트폰이나 태블릿 또는 가정의 컴퓨터에서 프로젝트를 원활하게 계속할 수 있습니다.

작업 장소가 어디든 항상 최신 버전에서 작업할 수 있으며 필요에 따라 파일 기록을 보고 이전 버전을 복원할 수 있습니다. 공동작업자에게 보기 전용 링크(View Only Link)를 보내 파일 전송 문제를 해결하고 사진, 음성 녹음 및 텍스트 주석 형식으로 피드백을 수집합니다. 언제든지 액세스 권한을 관리 및 취소하여 프로젝트에 참여하는 사용자 수에 관계없이 파일을 제어할 수 있습니다.

Google Drive와의 통합 강화

Google Drive를 통한 드라이브 공유 지원 및 ARES Kudo와 Google Workspace의 통

Google Drive의 비즈니스 및 엔터프라이즈 사용자는 이제 내 드라이브에 저장된 파일 외에도 동료나 고객이 공유한 드라이브의 DWG 파일을 사용할 수 있습니다.

또한 사용자는 Google Workspace와의 통합을 통해 웹 버전 드라이브(drive.google.com)에 저장된 DWG 파일을 ARES Kudo를 사용하여 온라인으로 직접 열고 편집할 수 있습니다.

새로운 타사 클라우드 저장소 추가 통합

DWG 파일 생성 및 수정을 위한 저장소로 Trimble Connect, 한컴스페이스, Microsoft SharePoint 추가

Trimble Connect
ARES 삼위일체(Trinity)는 Trimble 제품 사용자를위한 원활한 업무 흐름을 지원합니다. 다른 DWG 기반 CAD 소프트웨어와 같이 파일을 빈번하게 다운 및 업로드하지 않고도 Trimble Connect에 DWG 파일을 저장하고 ARES Commander, ARES Kudo 및 ARES Touch에서 편집 할 수 있습니다. 파일은 Trimble Connect에서 중앙 집중식으로 유지되며 사용자 액세스 제어는 동시 수정을 방지합니다.

한컴스페이스(Hancom Space)
대한민국 최고의 사무 생산성 도구인 한컴 오피스 사용자는 ARES Commander, Touch 또는 Kudo를 떠나지 않고도 한컴 스페이스 협업 허브에 연동하여 파일을 저장 및 작업 할 수 있습니다.

Microsoft SharePoint
ARES 삼위일체(Trinity)는 Microsoft OneDrive 또는 비즈니스용 OneDrive에서 호스팅 되는 파일 외에도 Microsoft SharePoint에 저장된 DWG 파일의 직접 생성 및 편집을 지원합니다.

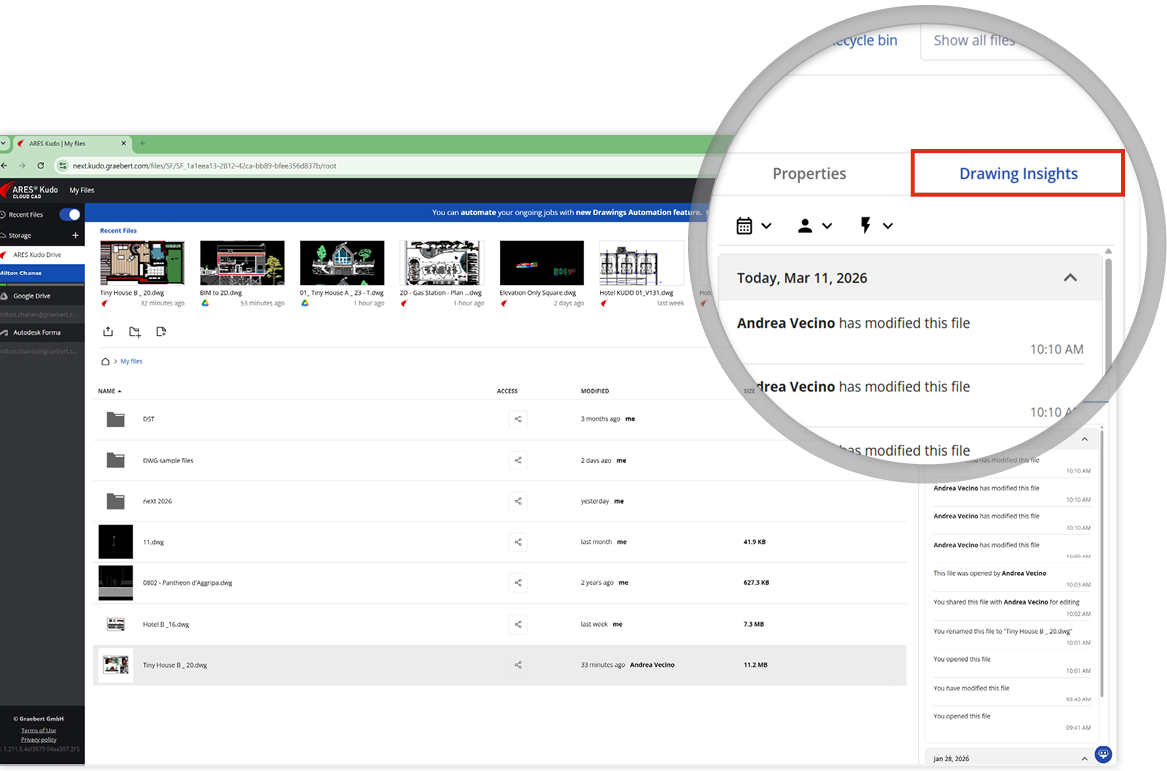

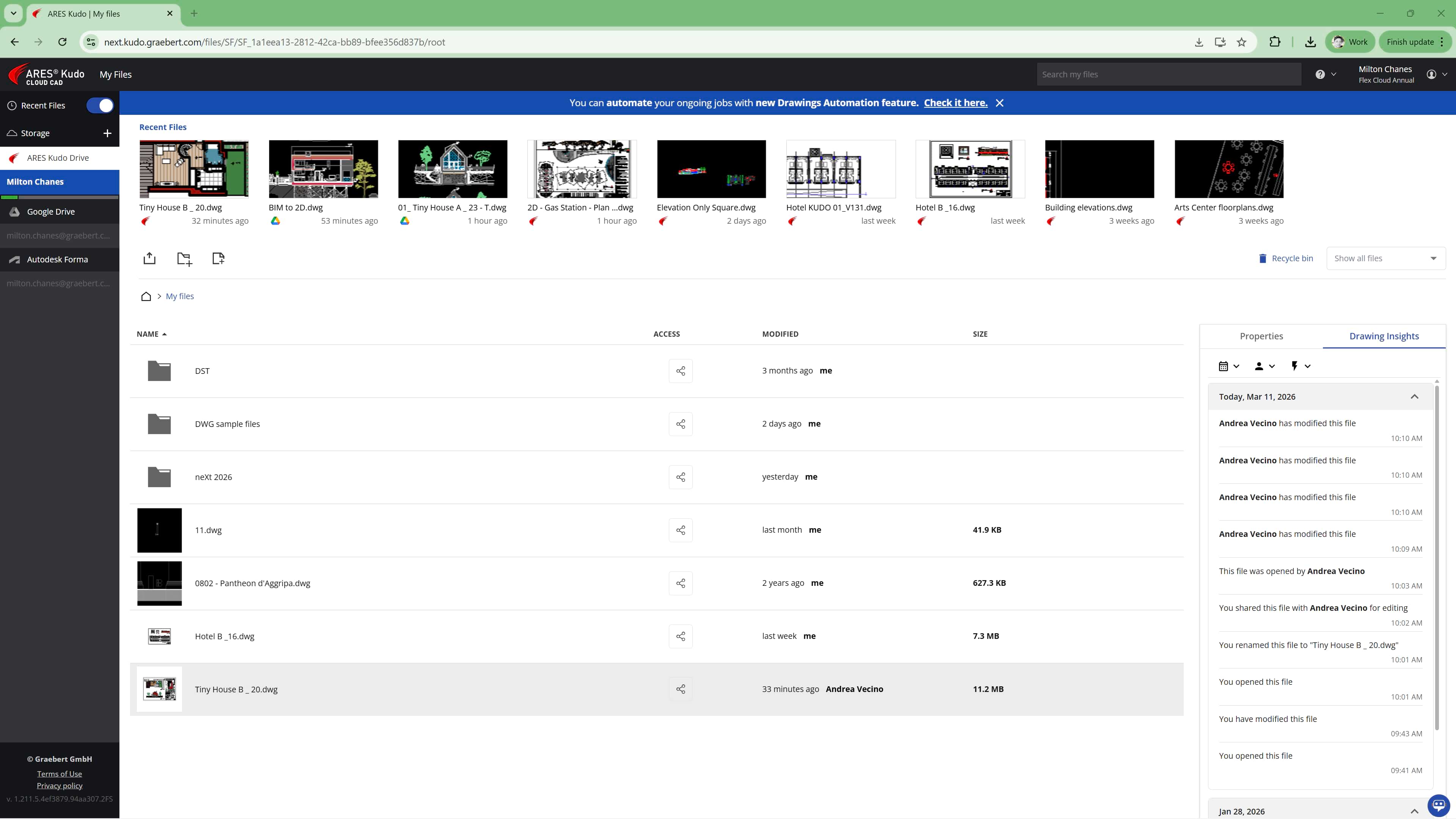

파일 버전 관리

도면을 수정한 사용자 기록을 보고 버전을 비교하여 수정된 내용을 확인하거나 변경 사항을 취소하고 이전 버전으로 복원할 수도 있습니다.

파일의 여러 버전을 유지하면 혼동을 유발하거나 이중작업이 발생할 수 있습니다. 전체 도면 기록을 동일한 파일에 보관하여 업무흐름을 간소화하고 오류 발생 가능성을 줄입니다.

파일 버전 관리 기능을 사용하면 이전과 비교하여 도면에 수정된 내용을 강조 표시할 수 있으며 다른 사용자가 변경한 내용을 한눈에 파악할 수 있습니다.

이메일 알림

이제 사용자는 현재 작업 중인 도면이 수정, 주석 처리 또는 마크업 될 때 동료 또는 고객이 이메일 알림을 받도록 선택할 수 있습니다.

알림 기본 설정 관리
네 가지 알림 빈도 수준(알림 없음 부터 수정할 때마다) 중에서 선택합니다.

알림 이메일의 내용
알림 이메일에는 도면 썸네일, 각 사용자의 수정 내역, 주석 및 마크 업을 포함하여 도면에 대한 모든 최근 변경 사항이 포함됩니다.

음성 마크 업을 텍스트로 변환
음성 녹음으로 작성된 모든 댓글은 자동으로 텍스트로 변환되어 저장됩니다.

사진 기록 마크 업의 자동 태그 추가
주석 팔레트를 통해 삽입된 사진이나 이미지는 AI에 의해 분석되고 사람, 텍스트 또는 부적절한 콘텐츠와 같은 요소가 포함 된 경우 자동으로 태그가 지정됩니다.

이메일에서 파일 열기
알림을 읽은 후 조치를 취하고 싶으십니까? ARES Kudo에서 직접 링크로 파일을 열 수 있으며 또는 장치에 설치된 경우 시스템이 ARES Commander 또는 ARES Touch에서 열도록 열 수도 있습니다.

사전 정의 된 스탬프로 마크 업

선택한 항목에 “승인”또는 “검토용”스탬프를 신속하게 추가합니다.

앞서 소개한 스탬프 표시 기능은 바로 사용할 수 있는 사전 정의된 스탬프를 구성할 수 있는 기능으로 향상되었습니다. 제공된 텍스트를 사용하거나 사용자 정의 텍스트를 사용하여 직접 작성 하십시오.

보기 전용 링크의 마크 업

동료가 온라인에서 무료로 도면을 볼 수 있도록 URL을 생성하고 주석 및 마크업 으로 의견교환 또는 유효성 검증을 수행하십시오!

고객과 기타 관계자들은 보기 전용 링크를 통해 도면을 열람하거나 피드백 공유를 위해 CAD 소프트웨어나 CAD에 대한 지식이 요구되지 않습니다. 원하는 텍스트, 오디오, 이미지 또는 스탬프 표시 형식을 사용하여 브라우저 기반 인터페이스를 통해 요소를 추가할 수 있습니다. 예를 들어 CAD가 아닌 사용자도 음성 녹음을 쉽고 직관적으로 관련 객체에 연결할 수 있습니다.

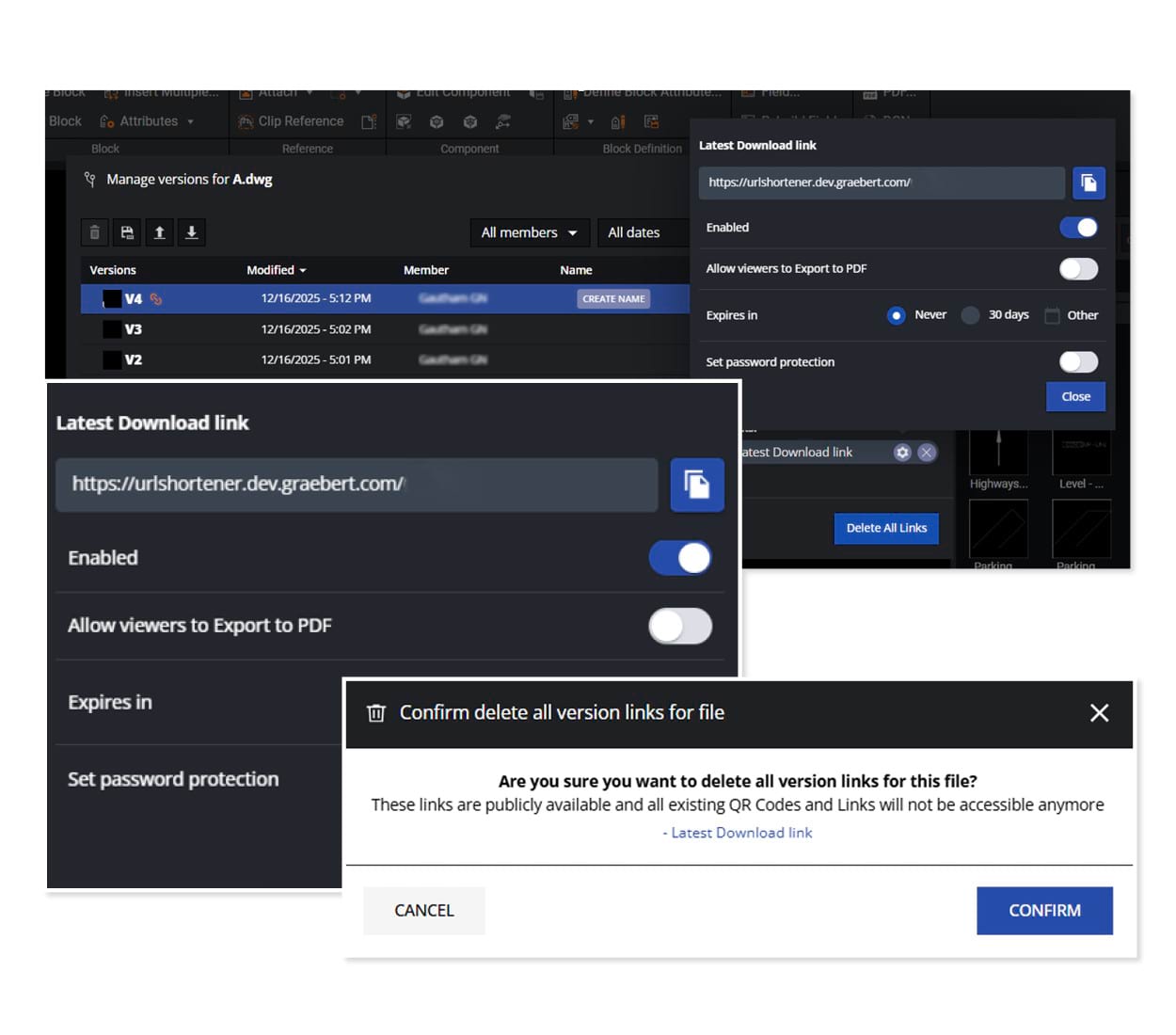

보기 전용 링크에 대한 제어 기능 향상

만료 날짜를 정의하고 암호로 보호하는 새로운 옵션

도면을 보기 전용 링크로 공유하는 것은 다른 사용자가 도면을 건드리지 않고 정보를 공유할 수 있는 가장 쉽고 빠르고 안전한 방법이 됩니다.

보기 전용 링크는 영구적 또는 한시적 제한이 둘 수 있습니다. 암호를 추가하면 다른 사용자가 링크를 사용할 수 없도록 접근을 더욱 제한할 수 있습니다. 그러나 가장 중요한 것은 언제든지 타인의 연결을 해제하고 접속을 취소할 수 있다는 것입니다.

ARES Touch에서 보기 전용 링크 생성

이제 모바일 버전에서도 보기 전용 링크를 생성할 수 있습니다.

즉 ARES Commander 및 ARES Kudo는 물론 ARES Touch에서도 보기 전용 링크를 생성하고 공유 할 수도 있습니다.

ARES Commander 2020의 새로운 기능들

도면 비교

두 가지 버전의 도면을 비교하여 차이를 색상으로 표시

새로운 도면 비교 팔레트를 사용하면 현재 도면을 다른 도면과 비교할 수 있습니다.

예: 동료가 수정한 내용을 이해하고 동일한 작업에 대한 사전, 사후의 두 가지 옵션을 비교하고 전후에 표시.

데이터 추출

객체 또는 블록에서 표 또는 CSV 파일로 정보를 추출

데이터 추출 마법사를 사용하면 도면에서 재료표(BOM)를 생성하거나 다양한 유형의 정보를 추출 할 수 있습니다.

객체를 선택하고 추출하려는 데이터만 필터링 하십시오. 도면에 표로 추가 하거나 스프레드 시트에서 읽어올 수 있는 파일(*CSV)을 생성 할 수 있습니다.

사용자 정의 블록 개선

타 CAD 소프트웨어의 동적 블록과 동일하게, 사용자 지정 블록을 사용하여 크기와 모양이 추가 그립과 함께 파라메트릭 방식으로 적용되는 더 스마트한 객체를 생성할 수 있습니다. 드롭 다운 메뉴를 포함하여 동일한 블록에 대해 다른 유형과 옵션간을 전환 할 수도 있습니다.

동적 블록을 사용자 정의 블록으로 변환

AutoCAD로 작성된 동적 블록을 그대로 사용할 수 있으며, 정보와 매개 변수를 ARES Commander에 보관합니다. 그러나 이제 CBCONVERT 명령을 사용하여 ARES Commander에서 추가로 정의를 수정할 수 있는 사용자 정의 블록으로 변환 할 수 있습니다.

블록 편집기의 테스트 모드

블록 편집기에는 이제 블록 편집기를 종료하지 않고 사용자 정의 블록 정의를 미리 적용해 볼 수 있는 “테스트 블록”기능 (명령 CBTESTBLOCK)이 포함되어 있습니다.

거리 승수 및 각도 오프셋

이전에는 객체의 크기 변화를 제한하고 존재하지 않거나 생성 할 수 없는 구성과 같은 방법을 피하기 위해 기지의 값만 증분으로 정의 할 수 있었습니다.

이제 거리 승수를 사용하여 사용자 정의 블록의 거리 값을 늘리거나 줄이는 비율을 지정할 수 있습니다 (예: 각 증분 후 크기의 두 배).

각도 오프셋은 동일하지만 각도와 함께 작동합니다. 예를 들어 객체가 60°의 각도 단위로만 회전 할 수 있도록 정의 할 수 있습니다.

다중 기준점 정의

기존 블록에는 하나의 기준점만 있었습니다. 이제 사용자 정의 블록을 사용하면 삽입 중에 선택할 수 있는 다중 기준점을 정의 할 수 있습니다. Ctrl 키를 누르면 추가 작업 없이 블록을 배치하고 정렬하는데 크게 도움이 되는 키 사이를 순환 할 수 있습니다.

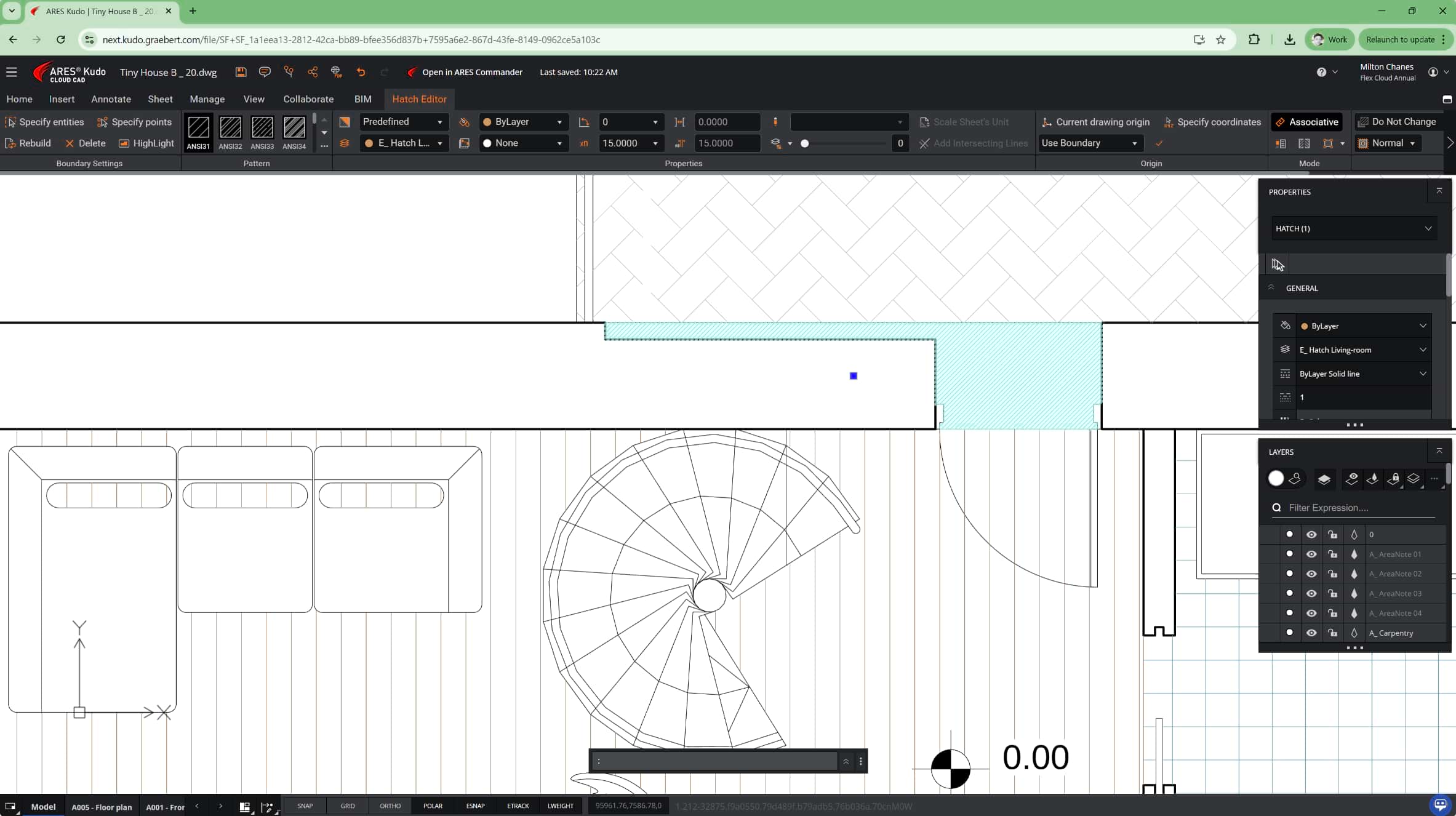

해치 및 그라디언트 그립 편집

폴리선과 같이 해치 또는 그라데이션 해치의 경계를 조작합니다.

해치 도면 요소를 선택하면 형상을 직접 조작하는 데 도움이되는 그립이 표시됩니다. 그립 포인트를 가리키면 편집 옵션이 있는 문맥 메뉴도 표시됩니다.

연관 패턴

여러 행과 열을 따라 동일한 객체의 사본을 배열하고 원하는대로 패턴을 수정하십시오.

패턴을 사용하면 선형 또는 원형 조직 또는 경로를 따라 객체를 복제 할 수 있습니다. 이러한 패턴은 이제 서로 연관되어 있으며 그립을 사용하거나 연관 패턴을 두번 클릭하여 편집 할 수 있습니다.

올가미 선택

시간 절약을 위한 새로운 객체 선택 방법!

올가미 선택 방법을 사용하여 커서를 끌어서 불규칙적으로 형성된 형상 내의 객체들을 선택 하십시오.

PCX 인쇄 구성 파일

다른 CAD 소프트웨어의 PC3 형식과 동일

PC3 파일을 가져 오거나 PCX 형식의 새 프린터 구성 파일을 만들어 저장하십시오. 연속 인쇄를 위해 동일한 구성을 쉽게 재사용하고 동료와 공유 할 수 있습니다.

3D로 더 빠르게 작업

새로운 OFFSETEDGES 및 CONVERTEDGES 명령

이 새로운 명령을 사용하면 3D 솔리드 또는 표면의 가장자리에서 2D 객체를 추출 할 수 있습니다.

부울 연산 또는 Push/Pull 액션과 결합된 다른 3D 모양을 생성하기 위해 참조로 사용할 구성 요소를 추출하는 데 특히 유용합니다.

작업 공간 사용자 정의

새로운 CAD 일반 작업 공간

CAD General 작업 공간은 ARES Commander의 기본“Drafting & Annotation” 작업 공간에 대한 대체 리본을 제공합니다. AutoCAD 또는 다른 유사한 CAD 소프트웨어에서 쉽게 전환 할 수 있도록 아이콘이 재구성되었습니다.

작업 공간을 쉽게 만들고 저장

원하는대로 ARES Commander의 사용자 인터페이스를 재구성하고 구성을 새 작업 공간으로 저장하십시오.

ARES Commander 지도

ARES Commander 가입자를위한 무료지도 서비스

주소를 검색하고 도면 배경에 삽입할 거리지도와 위성 이미지를 가져옵니다.

이 전문지도 서비스는 GIS 솔루션의 세계적 리더인 Esri와 공동으로 개발되었습니다. 지도는 지리적으로 참조되며 확대/축소 비율에 따라 다른 수준의 세부 정보를 제공합니다.

이러한 기본지도 위에 그리거나 조회 도구를 사용하여 특정 점의 좌표, 특정 선택 영역 또는 두 점 사이의 거리를 수집 할 수 있습니다.

이 플러그인은 웹 기반 서비스를 사용하며 ARES 구독자들에게 무료로 제공 됩니다.

새로운 마크 업 기능

새로운 마크 업 기능을 사용하면 새로운 유형의 설명 기능과 주석 및 피드백을 공유 할 수 있습니다. 텍스트 또는 치수와 같은 다른 주석 도구와 달리 마크 업은 도면에 객체를 삽입하지 않으며 도면 최상단의 협업을 위한 레이어와 같습니다. 마크 업은 ARES Commander, ARES Touch 및 ARES Kudo에서 생성할 수 있으며, 모든 ARES 사용자와 해당 장치에서 실시간으로 동기화됨으로 클라우드에서 운영되는 서비스입니다. 따라서 마크 업을 사용하려면 ARES Commander의 클라우드 저장소 팔레트를 사용하여 도면을 클라우드 저장소에 저장해야합니다.

마크 업 시작하기

먼저 클라우드 저장소 팔레트를 사용하여 도면을 실시간으로 동기화 해야 합니다.

클라우드 저장소 팔레트는 ARES Commander의 오른쪽에 있는 파란색 탭입니다. 이 팔레트를 처음 사용할 때는 Google Drive, Box, Dropbox, OneDrive, Onshape 또는 Trimble Connect와 같은 클라우드 저장소에 가입 후 연결해야 합니다.

그런 다음 파일 메뉴 또는 명령으로 “클라우드에 저장”을 할 수 있습니다. SAVETOCLOUDSTORAGE를 사용하여 클라우드 저장소와 도면을 공유하십시오.

클라우드 저장소 팔레트를 사용하면 모든 장치, ARES Commander, ARES Touch 또는 ARES Kudo에서 도면이 동기화 됩니다. 이 팔레트를 사용하면 클라우드 저장소를 탐색하여 도면을 찾고 ARES Commander에서 편집 할 수 있도록 엽니다. 로컬에서 편안하게 작업 할 수 있으며 ARES Commander에 저장한 모든 수정 사항이 동기화됩니다. 따라서 도면은 항상 모든 장치와 각 사용자에 대한 최신 정보이며, 동시에 주석과 마크 업도 실시간으로 업데이트됩니다.

의견 및 마크 업

주석 및 마크 업 기능은 모두
ARES Commander의 주석 달기 팔레트에 있습니다.

리본 영역을 마우스 오른쪽 버튼으로 클릭하고 목록에서 선택하여 주석 달기 팔레트를 표시하거나 숨길 수 있습니다.

주석과 마크 업이 동일한 팔레트에 표시됩니다. 주석을 사용하면 선택한 객체에 연결된 텍스트를 입력 할 수 있습니다. 또한 마크 업을 사용하면 다른 유형의 주석이 있는 도면에 대한 토론에서도 상호 작용할 수 있습니다.

스탬프 마크 업

사전 정의 및 사용자 정의 스탬프 사용

예를들어, 도면(또는 도면의 일부)이 기밀인지, 초안, 승인, 취하, 유효등을 나타내는데 스탬프를 사용할 수 있습니다.

또한 유효성 검사 날짜 및 작성자 등의 사용자 지정 구문을 입력하여 고유한 스탬프를 만들 수도 있습니다.

사진 마크 업

사진으로 도면에 주석 달기

떄로 사진은 장황한 문장 보다 상황에 대해 더 빨리, 정확히 알려줍니다. 현장에서 스마트 폰 또는 태블릿으로 ARES Touch의 마크 업 기능으로 주석을 달면 더욱 이해가 쉽습니다.

마크 업을 사용하면 도면 대신 주석 달기 팔레트의 토론 스레드 안에 이미지를 삽입 할 수 있습니다. 또한 주석 사진을 선택한 객체에 연결할 수 있으며 동일한 마크 업에 여러 이미지를 연결 할 수 있습니다.

새로운 BIM 기능들

버전 2020은 BIM 프로젝트를 문서화하기 위한 동급 최고의 CAD 플랫폼을 구축하기위한 Graebert의 혁신적인 로드맵의 첫 단계입니다.

BIM (Building Information Modeling) 소프트웨어는 최초 도입 이후 이미 20 년이 넘었습니다. BIM은 건설 프로젝트에서 보다 스마트하게 협업 할 수있는 방법을 제시하므로 BIM이 큰 각광을 받고 있습니다.

그럼에도 불구하고 통계에 따르면 사용자의 20 % 미만이 BIM으로 전환한 것으로 나타났습니다. 왜일까요? 3D, BIM 및 시뮬레이션의 배포로 기술 정보의 양과 복잡성이 증가하고 있으며, 도면은 이러한 정보를 보다 상세하게 구성하는 데 도움이 되며, 특히 수행, 운영, 유지보수 또는 법적 목적등으로 필요합니다.

또 다른 주요 이유는 고객과 공유된 파일이 책임을 나타냄으로 정보가 속성에 숨겨져 있는 3D BIM 파일보다 매우 상세한 2D 도면이 평가 및 검증이 훨씬 쉽습니다.

이것은 BIM을 대량으로 사용하는 조직 조차도 3~10배 더 많은 CAD 사용자를 계속 사용하여 도면을 작성하는 이유를 설명합니다.

그러나 중요한 문제는 BIM 소프트웨어의 2D 출력 품질이 매우 열악하다는 것입니다. BIM과 CAD 사용자간에 작업 흐름이 훼손되어 심각한 시간과 자원이 낭비됩니다. 보다 일반적으로, BIM 데이터가 프로젝트에 관련된 다른 전문가들과 효율적으로 공유될 수 있다면 BIM의 가치는 크게 증가 할 것입니다. 이것이 바로 Graebert가 도면 및 데이터 추출에 중점을 둔 이유입니다.

BIM 탐색기

IFC 및 RVT 파일 가져 오기 및 필요한 BIM 정보만 필터링

BIM 탐색기 팔레트를 사용하면 ARES Commander에서 하나 이상의 BIM 파일을 가져오고 볼 수 있습니다. 지원되는 형식에는 IFC (버전 2X3, 4 및 4×2)와 RVT (Revit 버전 2011 ~ 2020)가 포함됩니다. 또한 필터를 사용하여 기준, 범주, 바닥, 계층 또는 기타 BIM 속성과 같은 기준을 결합하여 필요한 개체 만 표시 하거나 숨길 수 있습니다.

BIM 속성 읽기

객체를 선택하고 해당 BIM 속성을 읽습니다.

BIM 프로젝트를 보고 회전하는 동안 개체를 선택할 수 있습니다. BIM 탐색기는 객체 트리에서 해당 요소를 강조 표시하고 특성 팔레트에 BIM 특성을 표시하며, 객체 트리에서 객체를 선택하면 프로젝트에서 강조 표시됩니다.

BIM 데이터 추출

선택한 BIM 객체의 특성을 도면의 표 또는 스프레드시트용 CSV 파일로 내보내기

BIM 객체를 수동으로 선택하거나 BIM 탐색기의 필터에서 선택하고 해당 BIM 데이터를 추출하십시오. 마법사는 필요한 속성만 격리 하도록 도와줍니다. 데이터를 도면에 표로 삽입하거나 Excel 또는 다른 프로그램에서 사용하기 위해 CSV 파일로 내보낼 수 있습니다.

BIM 도면

BIM 프로젝트의 단면에서 2D 도면 추출

단면을 지정하여 2D BIM 프로젝트에서 2D 도면을 추출하고 ARES Commander의 CAD 도구를 사용하여 세부 사항 또는 주석으로 프로젝트를 추가로 문서화하십시오.
