ARES Mechanical은 ARES Commander의 DWG 편집 기능과 2D 기계 설계 특화 기능을 결합한 전문가용 기계 설계 CAD 소프트웨어 입니다.

또한 기계 CAD 설계자 및 엔지니어를 위한 직관적이고 완벽한 사용자 정의가 가능한 종합적인 CAD 솔루션입니다.

영문 윈도우 전용(32/64비트)

귀하의 2D 기계 설계 생산성 향상을 위한 풍부한 설계 지원 도구들

ARES Mechanical은 ARES Commander의 2D/3D DWG 편집 기능과 결합하여 2D 기계제도에 요구되는 기능들을 충족시키는 광범위한 도구 세트를 제공 합니다.

ARES Mechanical은 특히 2D 기계 설계 CAD 사용자 또는 때때로 3D CAD를 사용하는 사용자를 염두에 두고 개발되었습니다. 효율적인 기계 를 배치할 계획을 세우는 공장 배치 계획자든, 기존 DWG 도면을 수정하는 유지보수 엔지니어든, ARES Mechanical은 작업을 완료하는 데 도움이 되는 적절한 기능들을 지원하며 기초 개념 설계를 위한 간략한 스케치나 기술 도면을 작성할 수 있습니다.

보다 일반적으로 설계자는 ARES Mechanical을 사용하여 생산 현장에 필요한 상세한 2D 기계 도면을 작설할 수 있으며, 광범위한 기술 도면 사용자들의 요구를 충족합니다.

영문 윈도우 전용(32/64비트)

ARES Mechanical의 주요 기능들

기계 설계 표준

첫 번째 단계로 프로젝트에 적용할 설계 표준의 결정을 고려해야 합니다. ARES Mechanical은 국제 설계 표준인 ANSI Inch, ANSI Metric, BSI, DIN, ISO and JIS등을 선택할 수 있으며, 선택된 표준은 스타일, 레이어, 프레임 및 블록 라이브러리등의 사전 정의된 설정들을 작성할 도면에 활성화 합니다.

또는 ARES Mechanical은 표준을 정의하지 않고 유연하게 프로젝트를 시작한 후 블록 라이브러리에서 선택하여 삽입할 수도 있습니다.

고객사는 자체 표준을 기존의 국제 표준을 복사 또는 확장하여 정의 할 수 있습니다.

Designer-Planner 작업 공간의 도구 상자 탭에서 표준 대화 상자를 찾으십시오:

기계 설계용 블록

ARES Mechanical은 볼트 & 나사, 나사 연결부, 너트, 핀 & 와셔, 홀 & 홀 테이블, 홀 콜아웃과 같은 즉시 사용할 수 있는 기계 블록 라이브러리가 포함되어 있습니다.

이러한 블록 라이브러리는 Designer-plnanner 작업 공간의 도구 상자 리본에서 찾을 수 있으며 사용자가 선택한 설계 표준에 기초하여 미리 구성되고 표준화됩니다.

또한 이러한 스마트 객체는 설계 속도를 높이고 설계가 설계 표준을 준수하는지 확인하는 데 도움이 될 뿐 아니라 나중에 BOM 생성시 인식되어 반영될 것입니다.

툴박스 리본에는 표면가공 및 용접을 위한 기호, 풍선 및 BOM(Bill of Material) 및 부품 력표등과 같은 기계 설계에 필요한 다수의 기능들이 포함되어 있습니다.

Designer-Planner를 위한 작업공간

우리는 필요한 모든 기능을 신속하게 액세스할 수 있도록 기계 설계에 최적화된 전용 사용자 인터페이스를 개발했습니다. Designer-Planner 리본은 첫 번째 탭에 새 도면의 빠른 작성에 필요한 최상위 특징을 강조 표시합니다.

이 리본의 도구 상자 탭에서는 블록 라이브러리, 구멍, 나사 연결부, BOM, 기호 및 이력표와 같은 대부분의 기계 설계 기능도 찾을 수 있습니다.

만약 귀하가 리본 인터페이스를 좋아하지 않는다면, “클래식” 작업 공간으로 전환, 예전의 메뉴와 도구 모음 형태로 돌아갈 수도 있습니다.

물론 ARES Commander의 모든 기능도 사용할 수 있습니다. 만약 귀하가 기계 설계 프로젝트를 하고 있지 않다면 2D의 “Drafting and Annotation” 작업영역 또는 3D의 “3D Modeling” 작업영역으로 전환할 수 있습니다.

고급 사용자는 작업 공간과 함께 즉시 키보드 명령을 사용할 수도 있습니다.

기계 설계를 위한 Designer-Planner 작업 공간의 손쉬운 전환

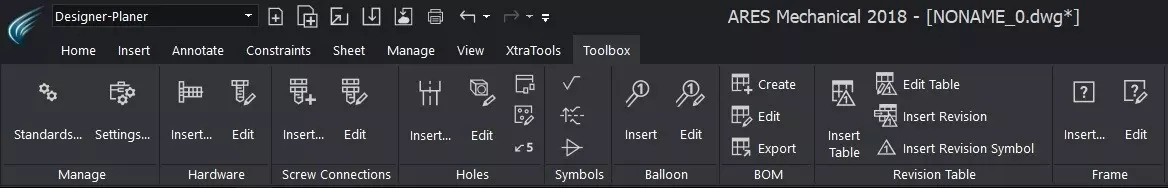

Designer-Planner 작업 공간에서 모든 기계 설계 기능이 포함된 Toolbox 탭을 찾으십시오.

자동화된 레이어 관리

ARES Mechanical은 선택한 규격 표준 및 그려질 객체를 기반으로 자동으로 레이어를 생성하고 그 위에 생성됩니다.

또한 시간을 크게 절약 할 수 있을 뿐만 아니라 도면들의 스타일을 통일하고 표준을 준수하는지 확인할 뿐 아니라 회사 요구에 맞게 사전 정의 된 레이어 설정을 추가로 사용자 정의하고 환경 설정을 저장할 수도 있습니다.

기준선 설정

기준선(수직, 수평 또는 정의 된 각도)은 유지 보수가 쉽고 사전 정의 된 레이어에 있으며 필요할 때 켜거나 끌 수 있습니다. 선택하기 쉽고 Power Trim 기능과 결합하여 설계 효율을 높힙니다.

치수 사각형

ARES Mechanical은 치수가 있는 직사각형 같은 다른 스마트 기능이 포함되어 있는데, 이 기을 사용하면 직사각형을 그림과 동시에 치수가 자동으로 추가됩니다.

사전 정의된 해치들

기계 설계 표준에 따라 단면에 특정 해치 패턴을 적용해야 합니다. 이러한 해치 패턴은 도면을 표준화 하고 요소의 재질을 정의하는 데 도움이됩니다.

이제 설계에서 미리 정의 된 해치를 사용할 수 있습니다. 일반적으로 많이 사용되는 해치 패턴이 포함되어 있으며 요구 사항에 따라 추가로 사용자화 할 수 있습니다.

You can now use Predefined hatches in your designs. Many commonly used hatch patterns are included, which can be further customized based on your requirements.

파워트림

다른 CAD 소프트웨어보다 빠르게 객체들을 절단하거나 연장하십시오. 마우스를 움직여 여러 객체들를 한 번에 절단합니다. 마우스로 경로를 통과하면 마우스를 이동하는 동안 ARES Mechanical이 객체들을 절단하며 Shift 키를 사용하여 반대로 객체들을 연장할 수도 있습니다.

ARES Mechanical은 또한 ARES Commander의 모든 기능을 포함하고 있습니다. 내부의 많은 혁신적인 CAD 기능에 대한 개요를 보려면 ARES Commander의 새로운 기능 페이지를 방문하십시오.

영문 윈도우 전용(32/64비트)

ARES®를 기반으로 개발된 기계 제도에 필요한 모든 기능을 갖춘 전문 기계 CAD 솔루션

ARES Mechanical은 수백만 명의 CAD 전문가가 신뢰하는 Graebert의 유명한 DWG 기반 다중 플랫폼 CAD 솔루션인 ARES Commander를 기반으로 작동하며
ARES Commander의 모든 CAD 기능 및 명령을 내장하고 있습니다.

+ 다양하고 강력한 도면 기능을 내장한 전문가용 DWG 기반 CAD 소프트웨어

+ 기존 CAD사용자들이 익숙하고 쉽게 배우는 사용자 환경

+ 도면 작성 도구로 설계 정보를 추가, 편집, 삭제

+ ARES Mechanical의 도구 없이도 도면 작성, 편집

ARES Mechanical의 구독에는 모바일 버전인 ARES Touch 1년 구독이 포함되어 있습니다.

ARES Touch는 범용 CAD 프로그램이므로 기계분야 특화 기능은 지원되지 않습니다. 그러나 스마트폰이나 태블릿을 사용하여 프로젝트 도면을 읽고 사무실과 현장간 주석을 첨부하여 도면을 공유할 수 있는 모든 기능을 이용할 수 있습니다.

ARES Mechanical의 구독에는 클라우드 기반의 CAD인 ARES Kudo 1년 구독이 포함되어 있습니다.

ARES Kudo는 범용 CAD이므로 기계 설계 기능은 아직 지원되지 않지만, 장소 불문하고 인터넷이 가능한 곳이면 온라인으로 클라우드에 접속하여 2D DWG 편집 기능을 사용하여 편집할 수 있습니다.또한 ARES 쿠도는 ARES Mechanical 내부의 클라우드 저장소 팔레트를 통해 프로젝트 파일들을 장치들간에 동기화할 수 있습니다.

ARES 관련 수직 응용 프로그램 개발

ARES Mechanical은 개발자가 ARES OEM 플랫폼으로 개발할 수 있는 수직 응용 프로그램의 좋은 예입니다. 이 솔루션은 ARES Commander에서 제공되는 Graebert의 CAD 기능과 기계제도 기능, 산업 표준 지원 및 사용자 정의된 사용자 인터페이스들이 결합된 강력한 솔루션 입니다.
