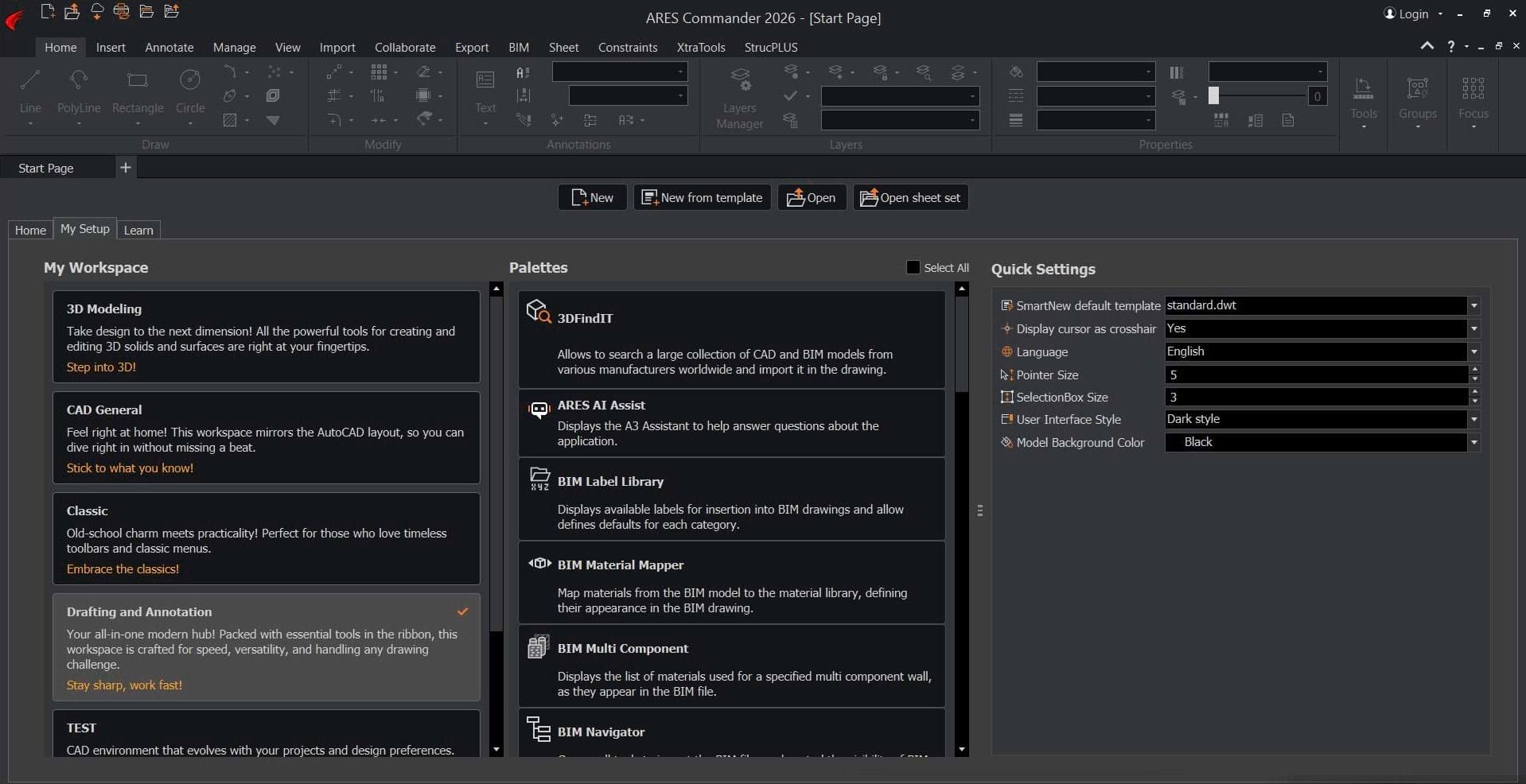

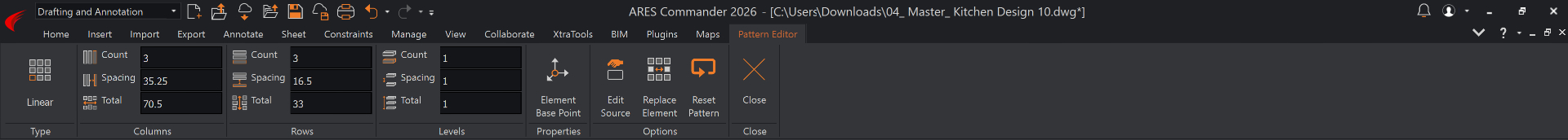

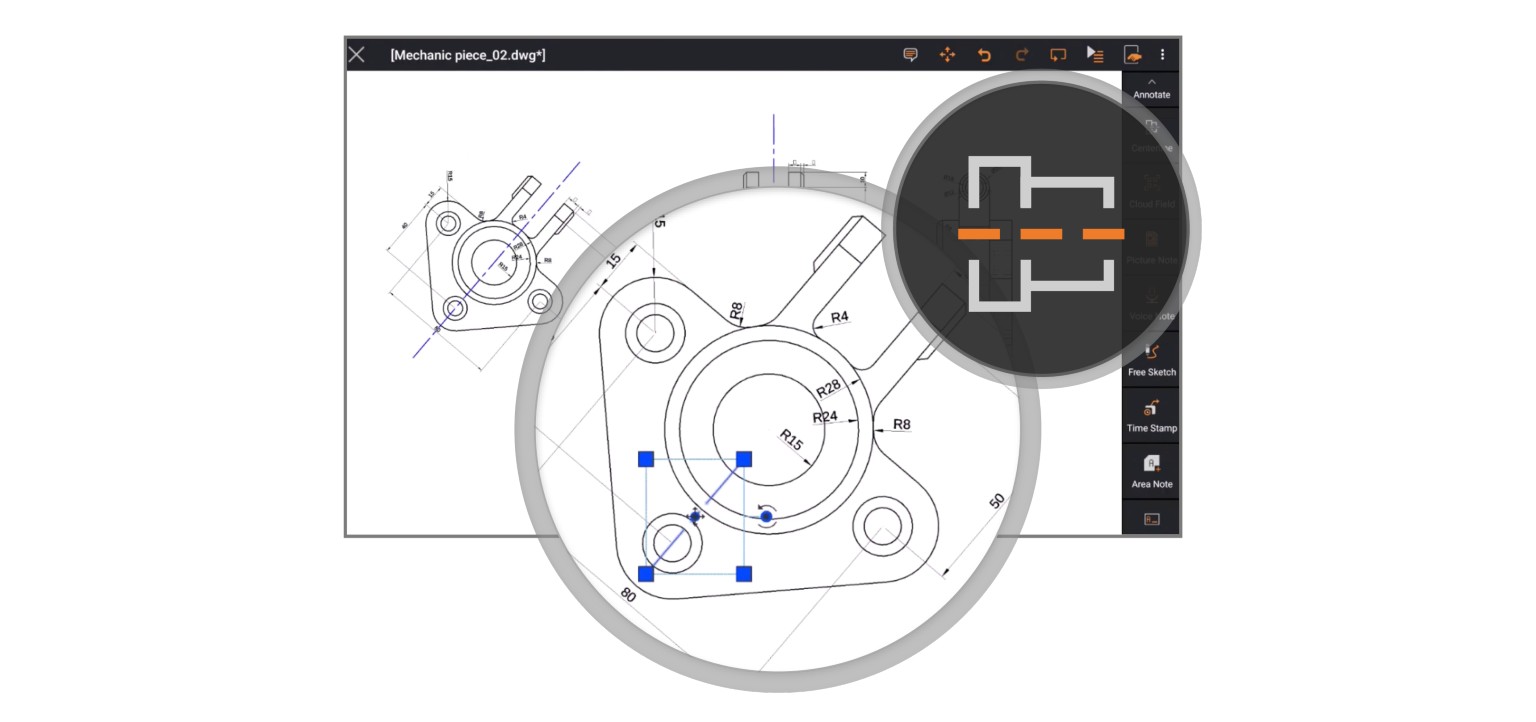

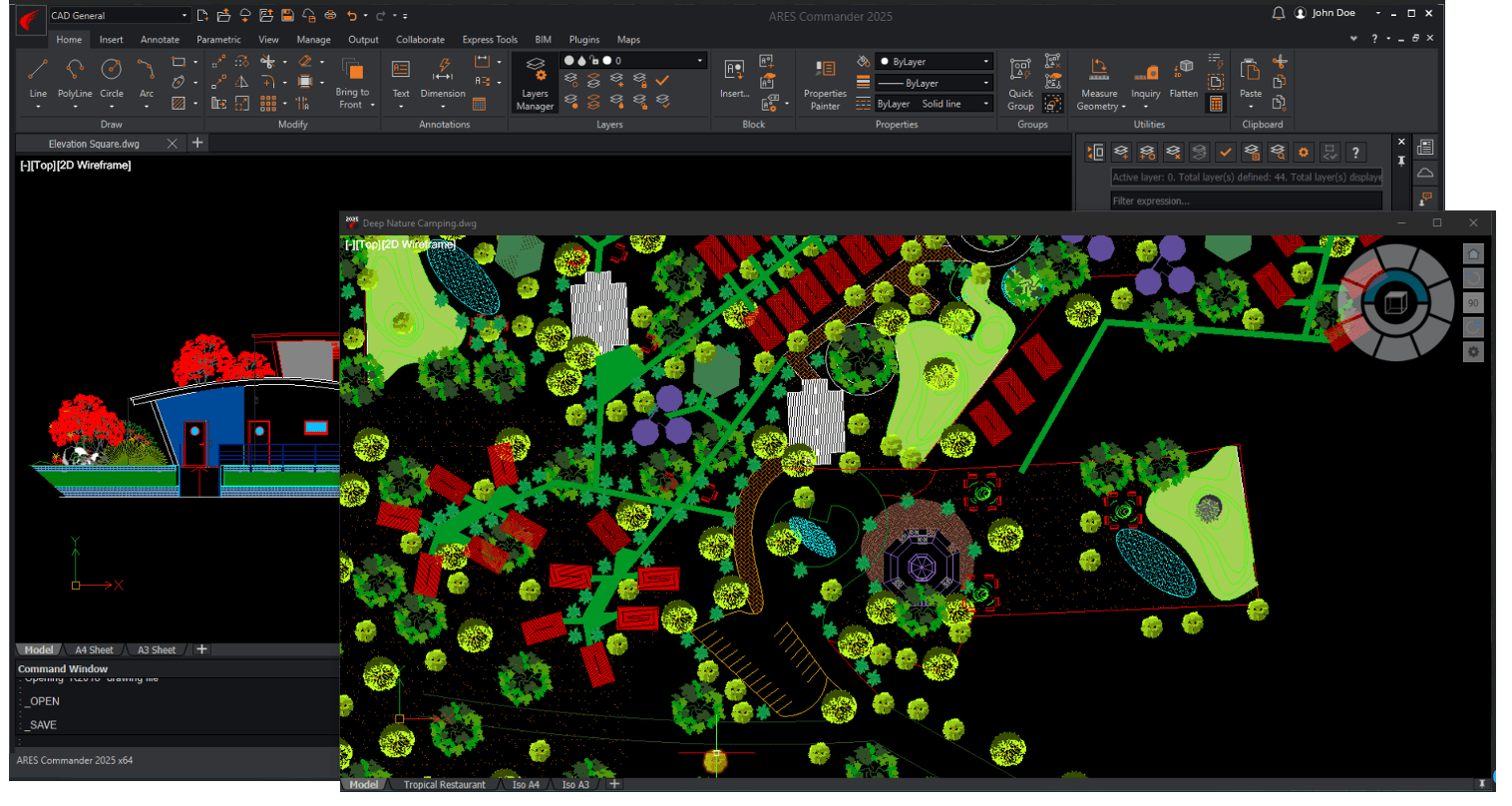

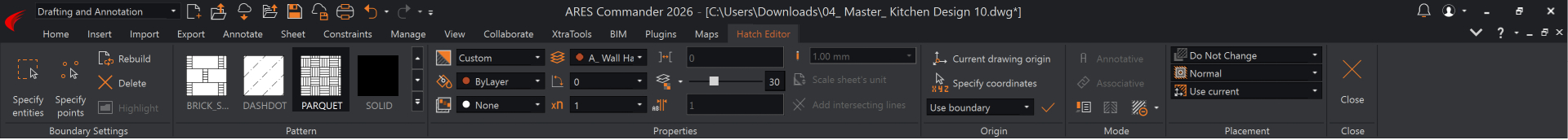

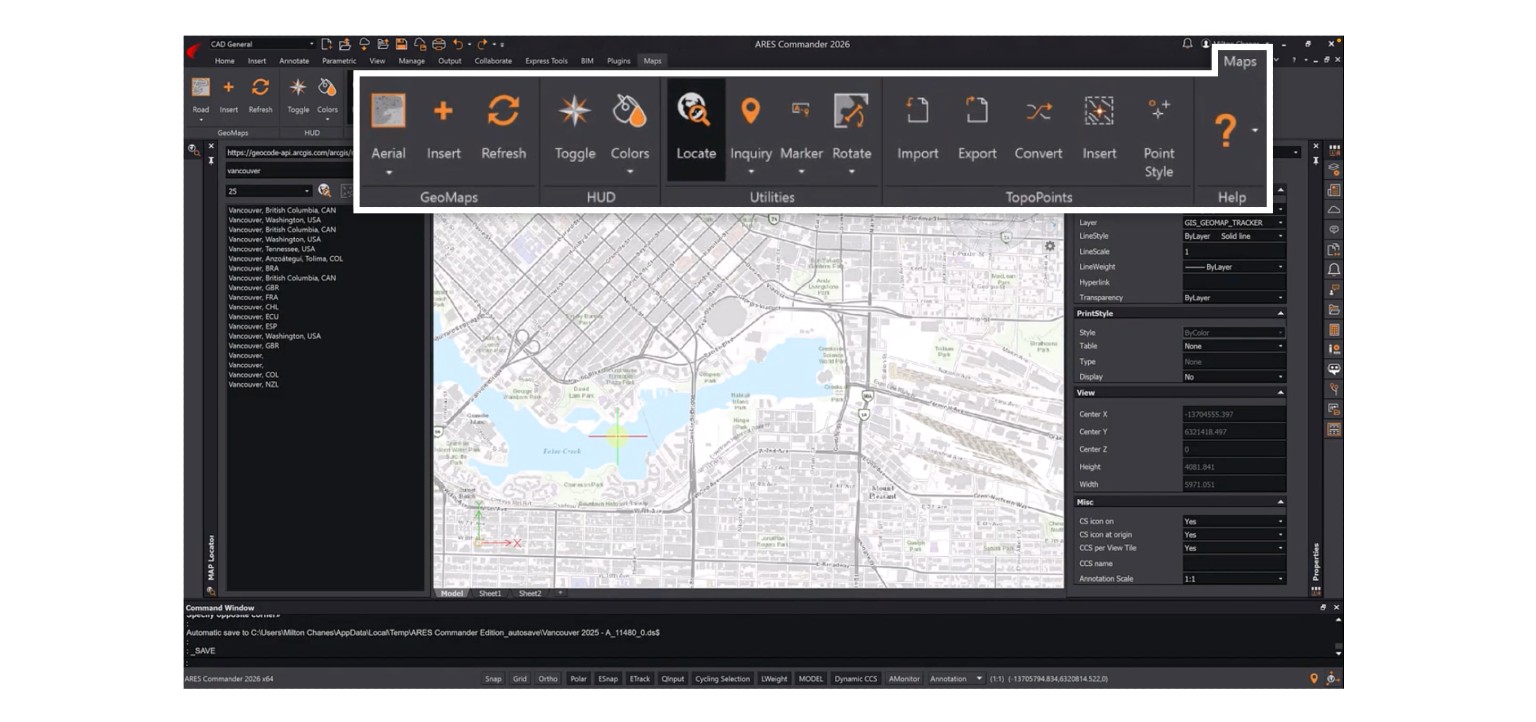

Descubra todos os novos recursos
do software ARES Trinity of CAD

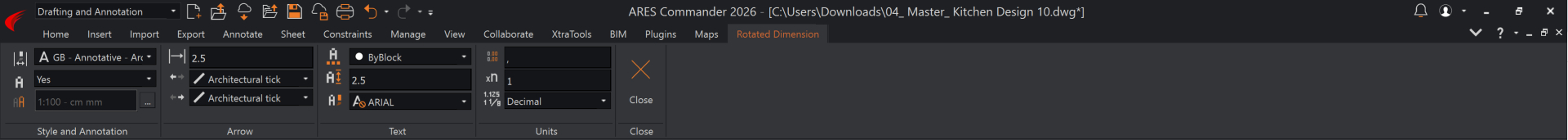

Nova caixa de diálogo Estilos de Cota

Para facilitar uma transição tranquila para usuários que migram de
AutoCAD para o ARES, priorizamos a simplicidade no processo de adoção do usuário.

Como parte de nossos esforços contínuos, introduzimos um novo recurso que permite aos usuários editar estilos de cota de maneira muito semelhante à interface familiar do AutoCAD, com as mesmas opções do AutoCAD. Isso significa que você pode navegar e personalizar os estilos de dimensão com facilidade, garantindo uma experiência tranquila e intuitiva.

Caixa de diálogo Opções redesenhada

Encontre as configurações que você procura em menos tempo e com menos esforço.

A caixa de diálogo Opções contém uma ampla variedade de configurações que permitem amplas personalizações do aplicativo. No entanto, devido ao grande número de configurações, distribuídos em várias abas dentro desta caixa de diálogo, localizar uma específica pode ser complicado, especialmente para novos usuários. Para resolver esta questão, nós fornecemos uma ferramenta de pesquisa na caixa de diálogo. No entanto, sentimos que a ferramenta poderia ser
melhorada em usabilidade e eficiência. Nosso novo widget de pesquisa torna o processo de pesquisa mais intuitivo e fácil de usar, garantindo que os usuários possam encontrar qualquer configuração desejada rapidamente. Basta começar a digitar um termo ou nome de variável de sistema na caixa Pesquisar para ver uma lista de opções contendo a subsequência que você inseriu. As opções relevantes são localizadas dinamicamente na caixa de diálogo Opções conforme você passa o ponteiro do mouse sobre a lista de sugestões. Além disso, os caminhos para encontrar a opção na caixa de diálogo é exibida.

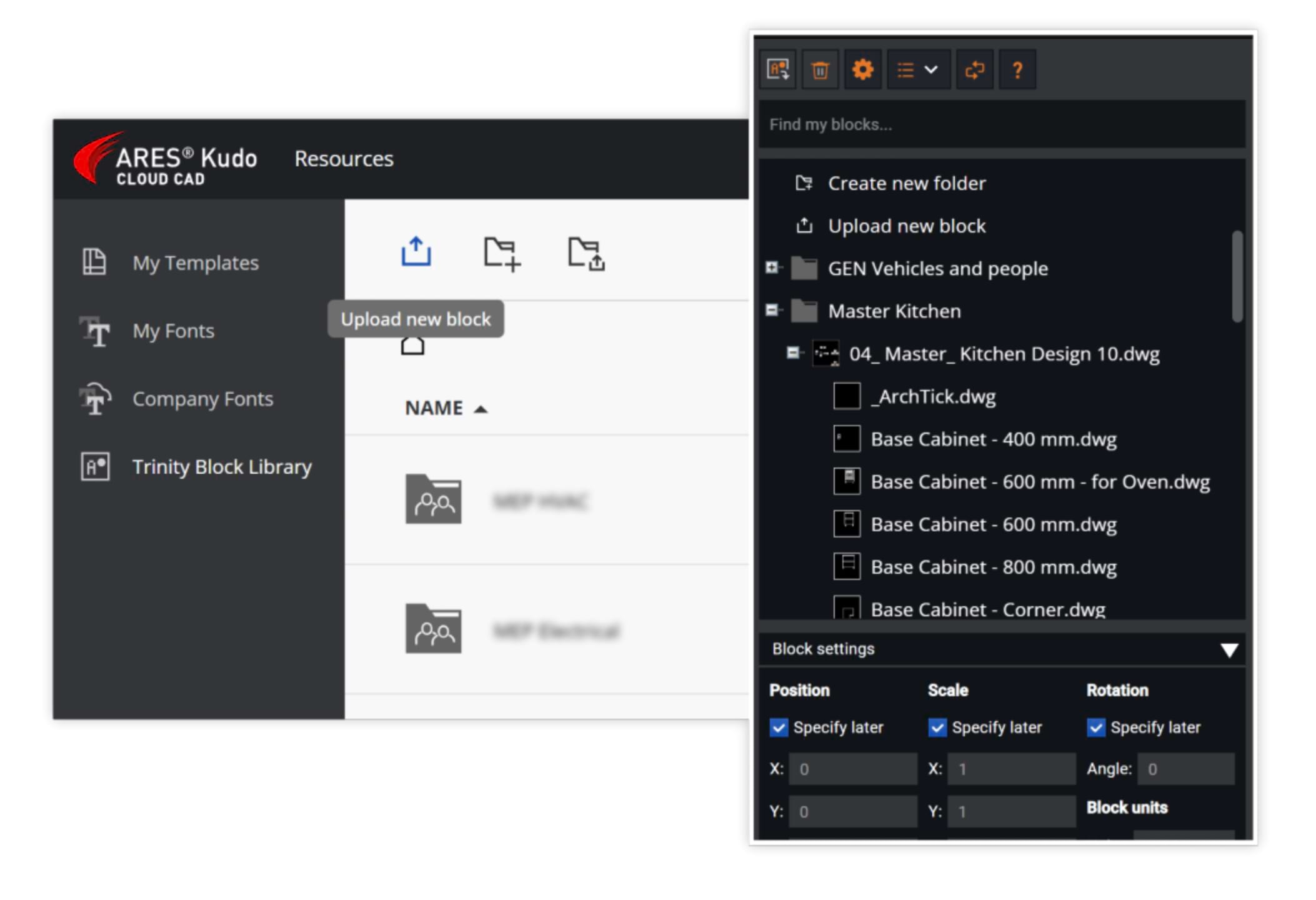

ARES Kudo: CAD online suporta blocos dinâmicos

Os recursos dinâmicos dos blocos dinâmicos do AutoCAD agora funcionarão em ARES Kudo, o que significa que sempre que um desenho contém dados dinâmicos blocos, os usuários poderão manipulá-los conforme pretendido.

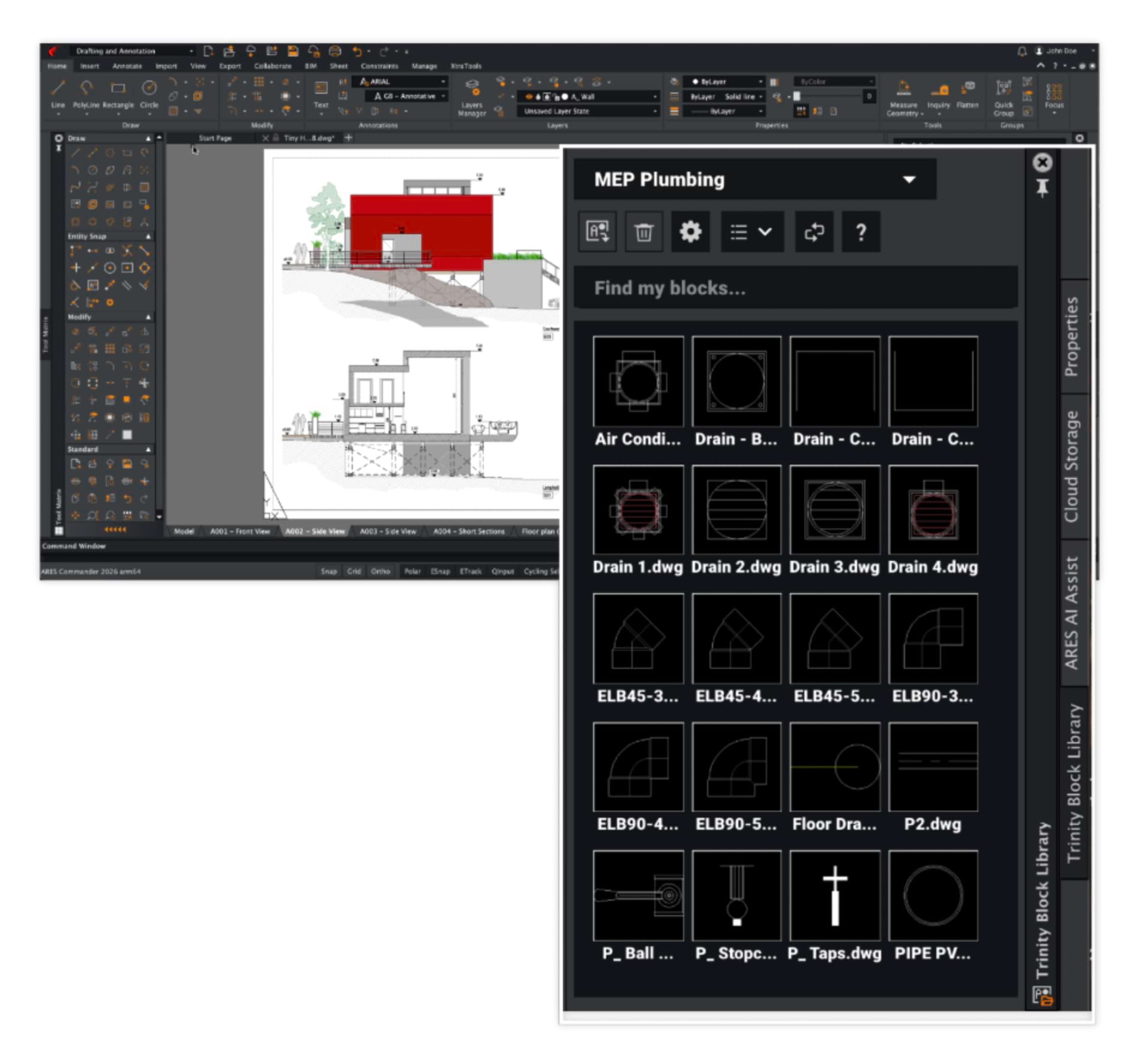

Isso garante compatibilidade máxima com o AutoCAD e pode simplificar bastante o processo de desenho. Por exemplo, os usuários podem configurar rapidamente um projeto simplesmente redimensionando um bloco dinâmico. Os usuários também podem adicionar blocos dinâmicos de suas próprias bibliotecas aos desenhos no ARES Kudo. Aproveitando a Trinity Block Library (introduzida no ano passado), eles podem manter uma biblioteca on-line centralizada para melhorar a consistência e a padronização em toda a organização. Para ilustrar esse benefício, produzimos muitos exemplos de blocos dinâmicos para vários setores. Essas novas bibliotecas de blocos estarão disponíveis no ARES Kudo na Trinity Block Library e no ARES Commander na Trinity Block Library e nas Paletas de ferramentas.

Paleta Estrutura de Bloco

A nova paleta visa fornecer uma solução abrangente para visualizar e gerenciar estruturas de blocos dentro da aplicação.

Uma estrutura de bloco refere-se à disposição de blocos aninhados (ou seja, blocos incluídos em outros blocos), criando uma hierarquia. Esse recurso não apenas exibe as estruturas de blocos aninhados, mas também oferece diversas funcionalidades para interagir com elas.

A edição de blocos aninhados sem explodir os blocos principais abre possibilidades infinitas para organizar blocos mais complexos, semelhantes às montagens mecânicas normalmente usadas em software PLM. Torna-se possível modificar um elemento aninhado e ver todas as suas ocorrências atualizadas no desenho.

Preencher automaticamente células da tabela

Esta funcionalidade foi projetada para economizar tempo e reduzir a necessidade de entrada manual de dados repetitivos.

A capacidade de preencher dados automaticamente é um recurso muito poderoso e útil em qualquer planilha ou aplicativo que suporte dados tabulares. Este recurso ajuda os usuários a preencher as células adjacentes com diferentes tipos de valores usando diferentes métodos de “preenchimento automático”. Inicialmente, esse tipo de recurso era utilizado em aplicativos de planilhas complexas (por exemplo, Microsoft Excel). Gradualmente, outros aplicativos de domínio que suportam dados tabulares também começaram a usar um recurso de preenchimento automático até certo ponto. Você encontrará o novo recurso de preenchimento automático em entidades TABELA criadas no ARES Commander.

Quebra de tabelas

Às vezes, você pode precisar gerenciar uma tabela no seu desenho que não cabe na área de desenho ou folha, devido ao grande número de linhas.

A solução fácil seria dividir os registros da tabela em várias tabelas e, em seguida, colocar essas tabelas divididas lado a lado. Esse recurso é chamado de “Quebra de Tabela” e agora temos a capacidade de fazer isso automaticamente no ARES Commander. Você pode definir o tamanho da tabela manualmente — simplesmente arrastando o ponto de aderência — ou você pode digitar o tamanho desejado na paleta Propriedades. O tamanho é definido em unidades de desenho.

ARES Commander compatível com MacOS mais recente,
suporta sistemas baseados em ARM

Esta atualização traz uma série de benefícios para usuários de Mac, incluindo desempenho aprimorado, maior vida útil da bateria e integração perfeita com os sistemas macOS mais recentes.

A versão Mac do ARES Commander agora é oferecida em duas configurações: uma para processadores Intel de 64 bits e outra para processadores ARM de 64 bits (também conhecidos como M1, M2 e M3). Anteriormente, a compatibilidade com processadores ARM era fornecida através do tradutor Rosetta. Agora, o ARES Commander oferece suporte nativo, o que melhora a estabilidade e o desempenho.

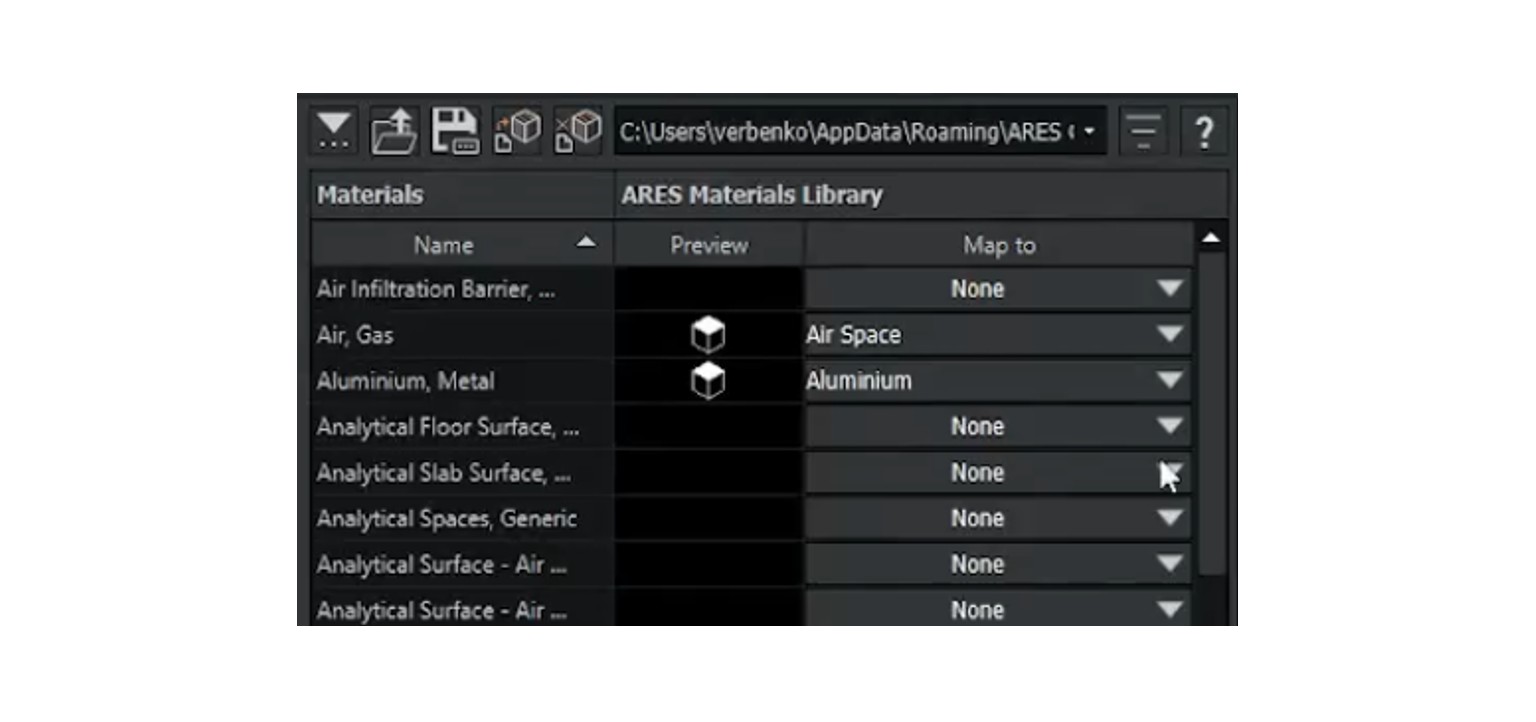

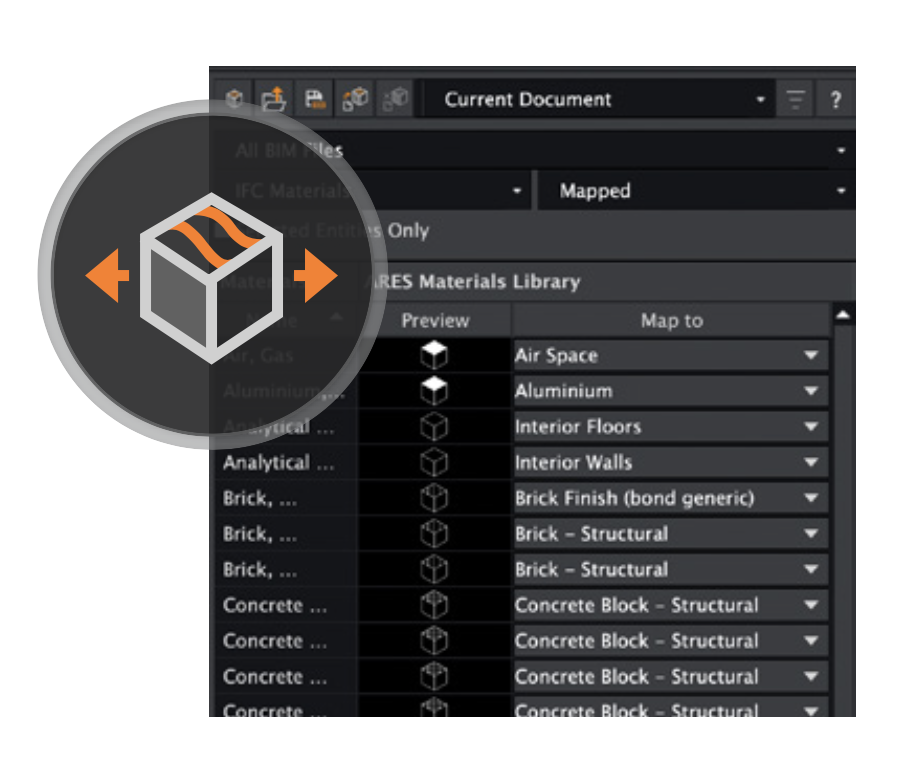

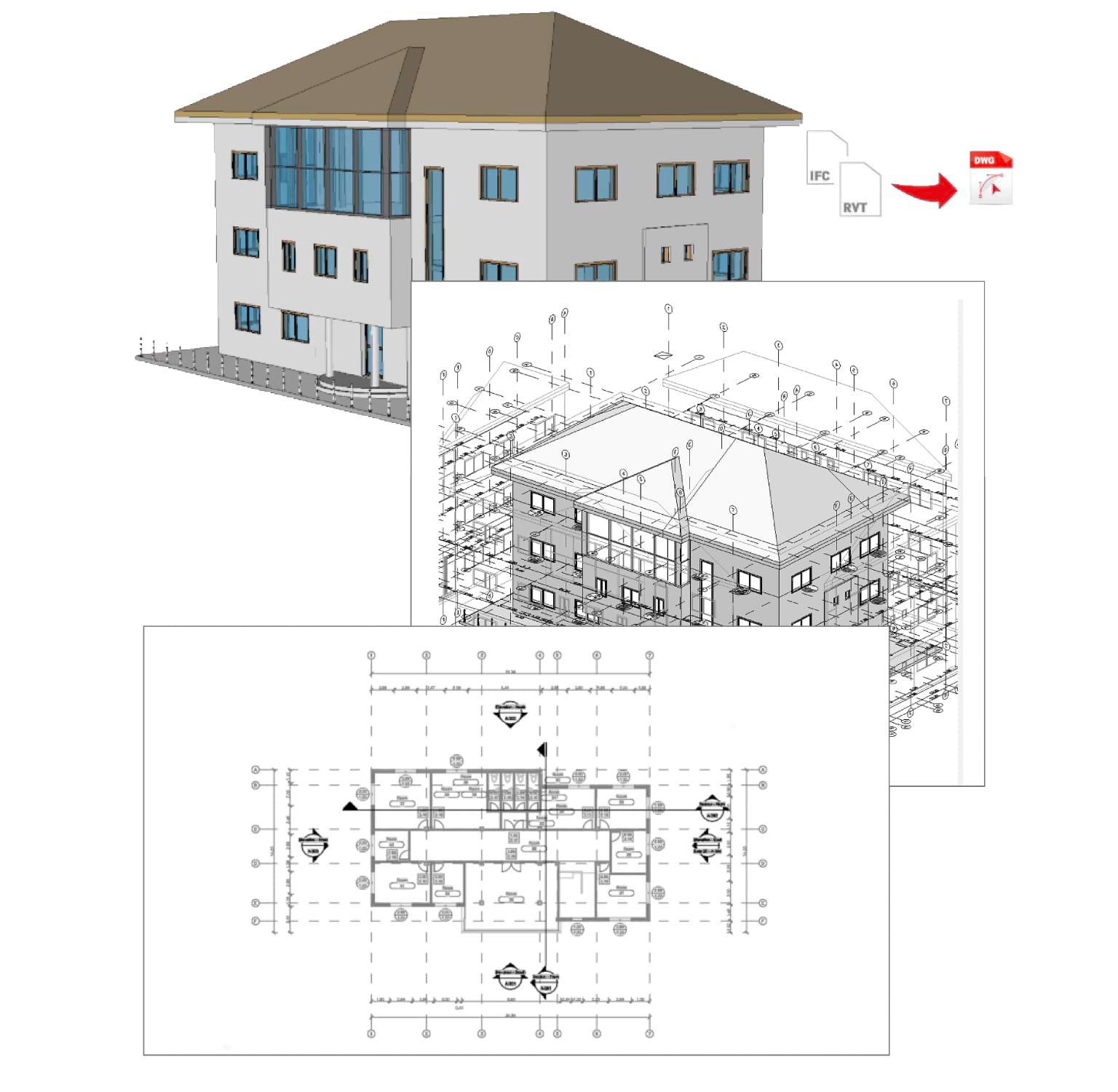

Vistas detalhadas para desenhos BIM

Novo tipo de desenho para ampliar uma região específica de uma planta baixa ou desenho de seção.

Certos aspectos da estrutura de um edifício – como complexas conexões de parede ou a intersecção do telhado com as paredes — exigem atenção especial. Para melhorar a clareza nessas áreas cruciais, o lançamento mais recente apresenta um novo tipo de desenho chamado “Detalhe”. Através do comando aprimorado BIMSECTION, os usuários agora podem selecionar regiões específicas dentro do “Plano” ou “Seção” dos desenhos para ampliar, revelando insights detalhados sobre a estrutura, materiais e componentes de elementos particulares. Este recurso fornece uma exploração focada e aprofundada dos principais aspectos da construção, garantindo uma compreensão mais abrangente dos intrincados detalhes arquitetônicos.

Melhorias na junção de paredes em plantas baixas

O ARES Commander agora reconhece os tipos de junções de parede selecionados no Revit — seja Butt, Mitre ou Square off, as plantas baixas agora refletem essas escolhas.

A introdução de junções de parede precisas em desenhos BIM para modelos Revit é um aprimoramento significativo que contribui muito para a precisão geral e realismo dos projetos de construção. Entender como as paredes se unem é essencial para qualquer pessoa interpretar um desenho de planta baixa, seja um profissional da construção, um arquiteto ou um cliente. Com esta melhoria, o ARES BIM Drawings, especialmente plantas baixas, agora pode identificar o tipo de junção de parede configurada no Revit – seja Butt, Mitre ou Square off. Esta informação é exibida com precisão quando criando desenhos BIM no ARES.

Ajustes de etiquetas BIM em plantas baixas

Além de gerar automaticamente as etiquetas para Salas, Portas e Janelas, o ARES Commander agora aproveita a IA para reposicionar as etiquetas, evitando qualquer possível sobreposição com outras entidades.

Na arquitetura e no design, onde as etiquetas desempenham um papel importante, os principais objetivos são sempre em deixar as coisas claras e fáceis de entender. Isso vale para quartos, portas e janelas. A ideia é ajudar arquitetos, construtores e todas as outras pessoas envolvidas em um projeto a se comunicarem sem problemas. Mas quando olhamos de perto cada categoria – salas, portas e janelas – vemos que cada uma tem suas próprias necessidades únicas.

Com essas considerações em mente, os recursos do ARES BIM elevam suas capacidades automatizando de forma inteligente a colocação de etiquetas com base em restrições específicas:

• As etiquetas são cuidadosamente posicionadas para evitar sobreposições, garantindo clareza na apresentação.
• Entidades como móveis são levadas em consideração para evitar qualquer interferência nas etiquetas do desenho
• As etiquetas dos ambientes são cuidadosamente colocadas no centro de cada ambiente, otimizando a visibilidade.
• As etiquetas das portas estão estrategicamente posicionadas perto das respectivas portas, proporcionando uma indicação clara do seu destino.
• As etiquetas das janelas são padronizadas para um posicionamento externo para maior clareza na estrutura do edifício.
• O uso de guias acrescenta flexibilidade à colocação de etiquetas, especialmente em ambientes confinados espaços onde a adaptabilidade é fundamental.
• O foco no apelo estético e nos controles fáceis de usar garantem que as etiquetas não apenas tenham uma boa aparência, mas também sejam facilmente gerenciadas pelos usuários.

Melhorias nas cadeias dimensionais BIM

Tal como acontece com as etiquetas BIM, a sequência de dimensões BIM são agora automaticamente reposicionadas para evitar que os textos se sobreponham a outros elementos.

Para esta versão, trabalhamos nas sequências de dimensão com o objetivo de otimizar a criação das cadeias e apresentar as dimensões de forma mais clara do que na versão anterior do ARES Commander. O recurso recém-aprimorado suporta a criação de cadeias de dimensão para aplicações não horizontais ou elementos verticais. Também existem novas opções que evitam automaticamente a sobreposição de texto se os elementos estiverem muito próximos. As cadeias de dimensões BIM são mais inteligentes porque permanecem vinculadas às entidades BIM. Se o modelo BIM for modificado, você pode atualizar a geometria dos desenhos e as dimensões também serão atualizadas automaticamente com os novos valores.

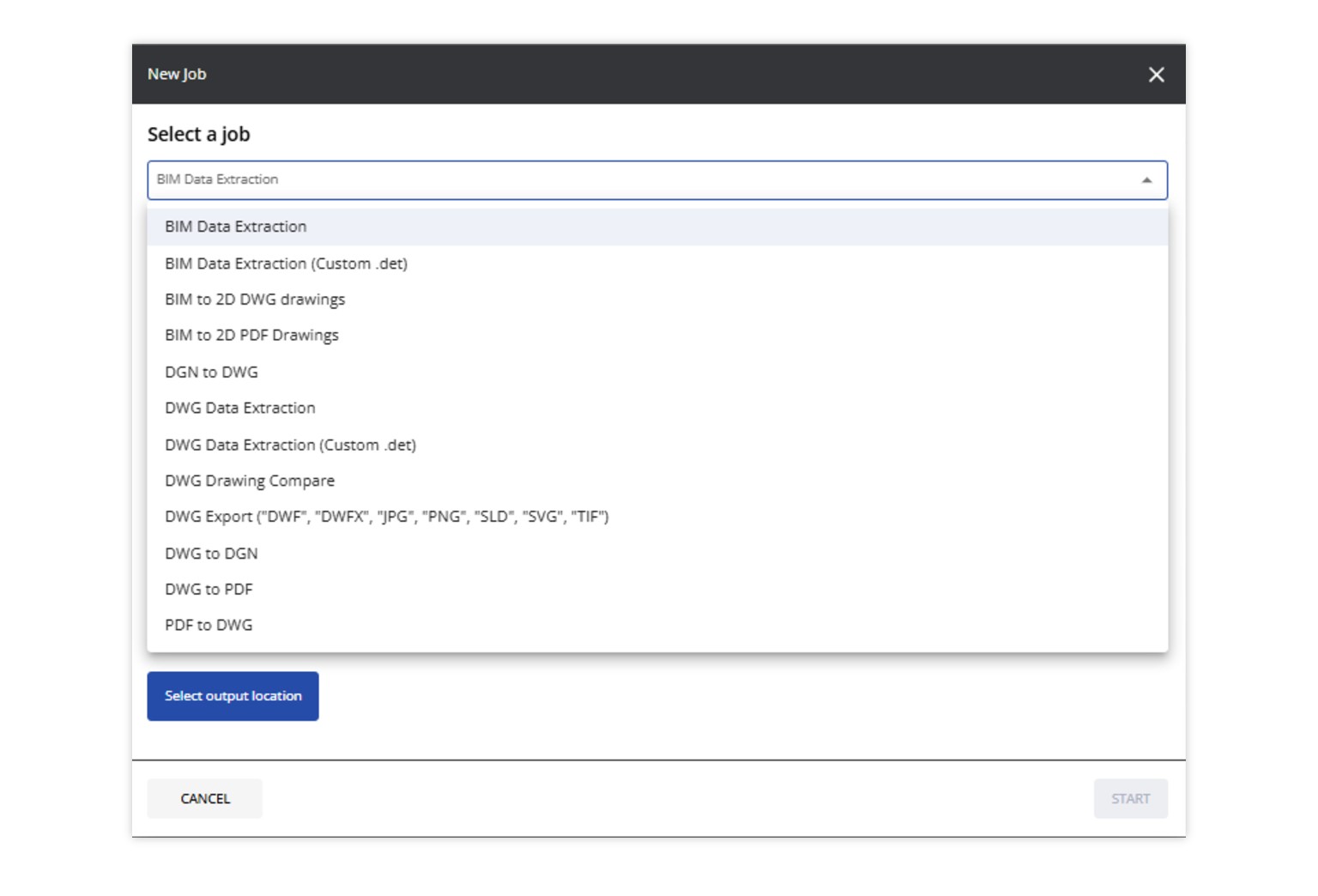

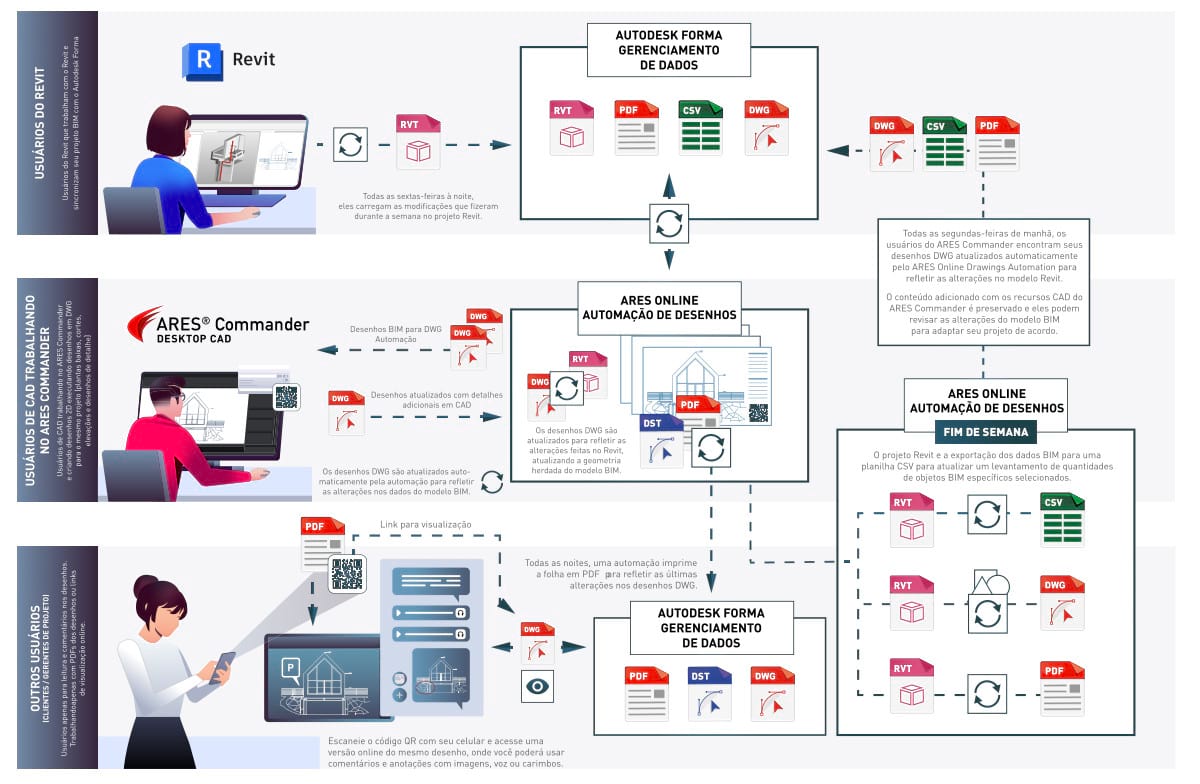

Você pode criar essas cadeias de dimensões manualmente ou automaticamente com a Automação de Desenhos BIM.

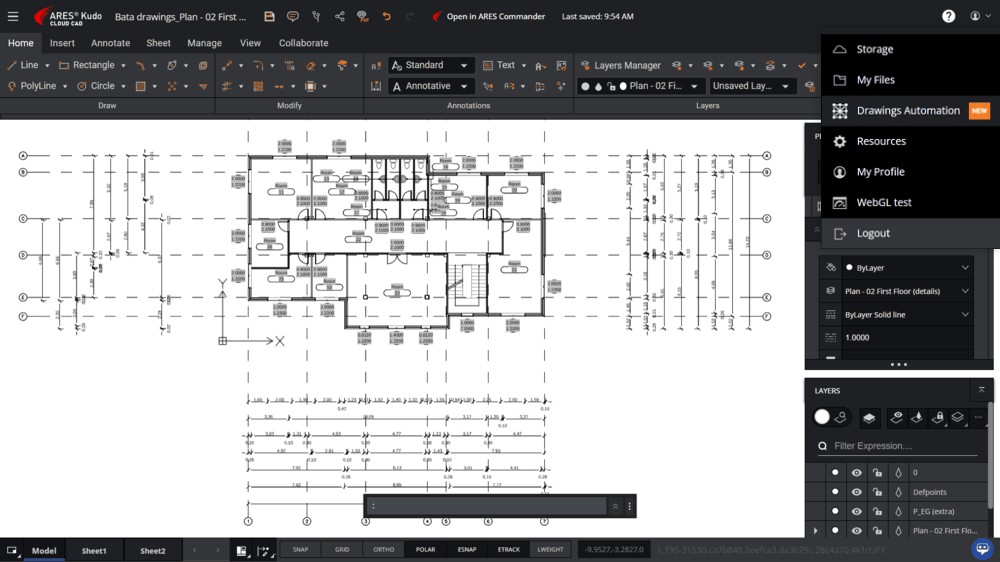

Dividir desenhos BIM

Quando os desenhos gerados automaticamente não cabem em um único viewport, este novo comando permite aos usuários dividir o desenho em múltiplas janelas de visualização.

Em resposta ao desafio de exibir eficazmente grandes desenhos em um único viewport, o ARES agora introduz um novo comando: BIMSPLITDRAWING. Até ao utilizar recursos para dimensionar desenhos, certos desenhos grandes podem não ser adequadamente exibidos em uma única janela de visualização. O novo comando aborda esse caso de uso específico, permitindo que os usuários desenhem suavemente um desenho BIM em várias janelas de visualização. Este recurso inovador garante ótima visibilidade, permitindo que os usuários mantenham a clareza e a precisão mesmo ao lidar com desenhos extensos.

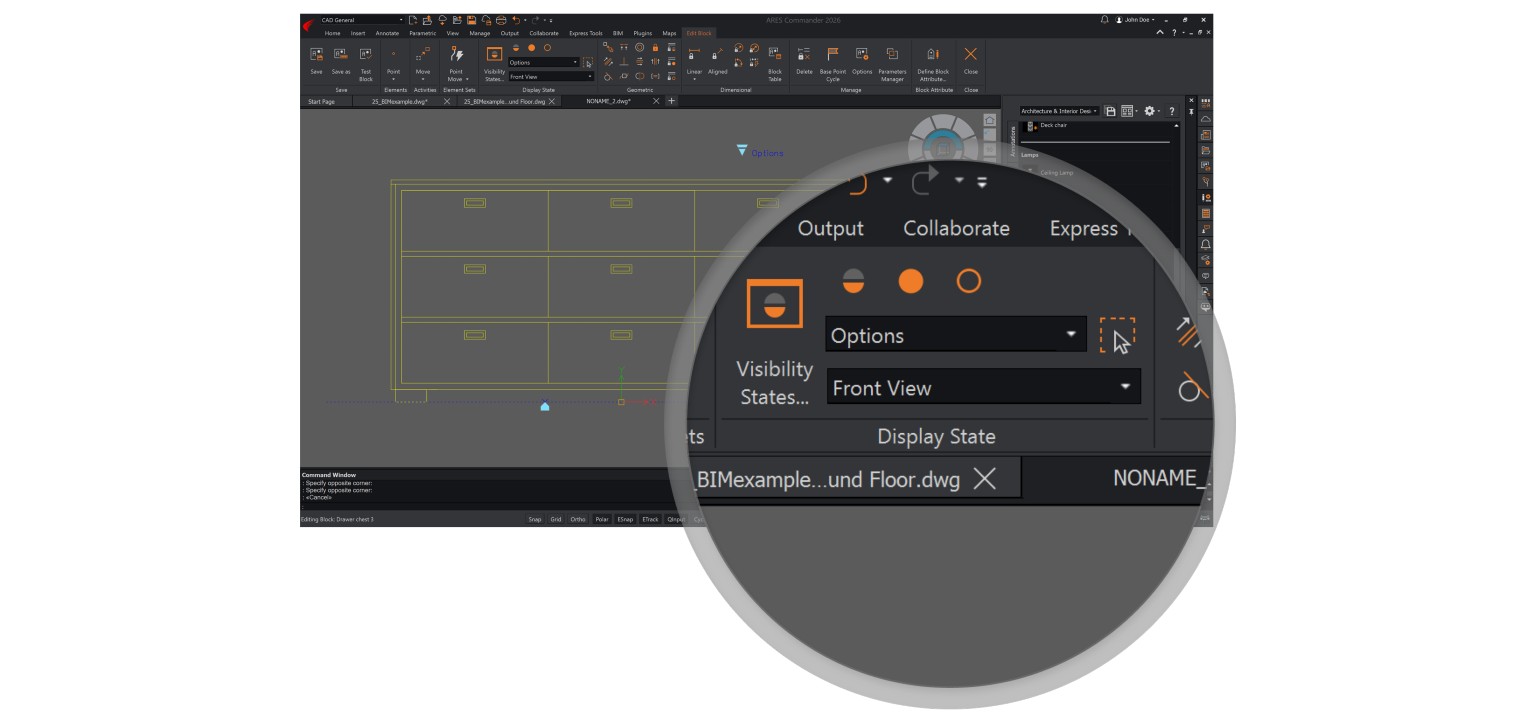

Blocos multivisualização

Agora os usuários podem substituir elementos em plantas, cortes e elevações com blocos especialmente customizados, proporcionando mais controle sobre representação.

Elementos distintos muitas vezes exigem representações únicas em vários tipos de desenhos. Por exemplo, em plantas arquitetônicas, é crucial que as portas indiquem a direção de abertura por meio de símbolos, enquanto as exibições de elevação devem transmitir a mesma informação para as janelas. Embora os objetos BIM do Revit frequentemente contenham um Símbolo 2D, e é possível ao ARES extraí-los e exibi-los em desenhos 2D, eles podem estar ausentes em objetos IFC. Portanto, estamos introduzindo uma nova funcionalidade para lidar com essas variações. Este recurso permitirá aos usuários substituir elementos em plantas, cortes ou elevações por blocos especialmente personalizados. Tal capacidade não só melhora a precisão da representação em desenhos específicos, mas também garante o cumprimento de requisitos específicos, como a incorporação de um piso designado para segurança contra incêndio.
