Zeichnungsautomatisierung ist das Rezept gegen BIM-zu-CAD-Kopfschmerzen

NXT BLD (Next Build) und NXT DEV (Next Development) 2025, eine Konferenz mit doppeltem Fokus von AEC Magazine, beinhalteten mehrere Sessions zu einem relativ neuen Thema in der AEC-Welt: Autodrawings. Auch als automatisierte oder autonome Zeichnungen bezeichnet, sind dies CAD-Zeichnungen, die automatisch aus BIM-Modellen generiert werden – und Anwendern erheblich Zeit und Aufwand im essentiellen Schritt der Erstellung von Projektlieferobjekten sparen.

Robert Gräbert, CTO bei Gräbert GmbH, hielt eine Präsentation mit dem Titel „Autodrawings — Fast, Cloud-Ready DWG Production for BIM“. Seine Präsentation behandelte die Automatisierungsfunktionen, die bereits in ARES Commander und ARES Kudo verfügbar sind und auch in Produkte anderer Entwickler integriert wurden, darunter Snaptrude, DraftSight Premium und Qonic.

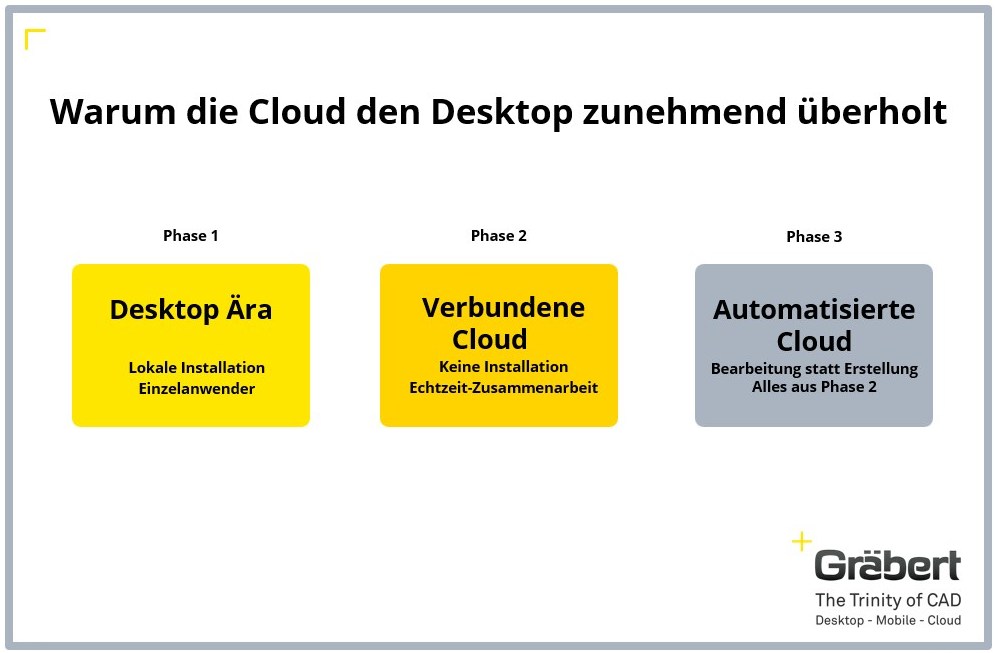

Cloud CAD gibt es seit zehn Jahren, bemerkte Robert, und es tritt nun in eine neue Phase ein mit der Integration von Automatisierungstechnologie – eine Entwicklung, die Graebert vorantreibt. Er beschrieb die Phasen wie folgt:

• Phase 1, Desktop:
  „Sehr leistungsfähig, aber isoliert; ich arbeite lokal, ich arbeite allein, bekomme aber alle Vorteile meiner lokalen Ressourcen.“
• Phase 2, Connected Cloud:
  „Onshape hat wirklich gezeigt, dass man vollständige CAD-Operationen im Browser durchführen kann, und das brachte all diese Vorteile von Konnektivität, Zusammenarbeit und gemeinsamem Arbeiten. Aber im Kern war das, was man tat, noch sehr ähnlich zu dem, was man auf dem Desktop tun würde, in der Art, wie man mit dem Produkt interagiert.“
• Phase 3, Automated Cloud:
  „Ich glaube, der Wert wird noch größer … Es geht nicht nur um Bearbeitung im Browser und Zusammenarbeit, sondern auch darum, deutlich produktiver zu sein.“

Robert untersuchte außerdem folgende „universelle Kopfschmerzen“ in seiner Präsentation:

• DWG-Lieferobjekte sind in der AEC-Welt weiterhin verpflichtend
• Token-Lizenzierung ist eine teure Lösung für gelegentliche Anwender
• Einfaches Exportieren von BIM nach DWG reicht nicht aus, da sich das BIM-Modell weiter verändert

Dieser Artikel bietet einen Überblick über die wichtigsten Punkte, aber Sie können den gesamten Vortrag von Robert Gräbert sowie weitere aufgezeichnete Präsentationen auf der NXT BLD und NXT DEV Konferenz-Website ansehen. (Wenn Sie noch nie an einer NXT-Konferenz teilgenommen haben, müssen Sie sich für ein kostenloses Konto registrieren, bevor Sie die Präsentationen ansehen können.)


Kopfschmerz Nr.1 – DWG-Zeichnungen verschwinden nicht

Obwohl Unternehmen ihre Designarbeit in BIM durchführen, müssen sie ihre Lieferobjekte weiterhin im DWG-Format bereitstellen – für Auftragnehmer, Eigentümer oder Facility-Management-Fachleute. „Das ist ein Problem, das nicht verschwinden wird“, prognostizierte Robert Gräbert.

Die Lösung besteht darin, dies von einer zeitaufwendigen Aufgabe in einen automatischen Prozess zu verwandeln. Robert führte das Publikum durch die einfachen Schritte der Nutzung der Online Drawings Automation Technologie in ARES Kudo:

1. Auswahl des Jobtyps aus vorkonfigurierten Optionen (z. B. „BIM zu 2D DWG Zeichnungen“ oder „BIM Data Extraction“)
2. Auswahl der Quelldateien im Cloud-Speicher, wie Revit und/oder IFC BIM Modelle
3. Definition von Parametern wie Blattgröße
4. Festlegung, ob es sich um einen einmaligen oder wiederkehrenden Job handelt, und optional Terminierung
5. Auswahl des Ziels für die erzeugten Dateien

Der Fortschrittsstatus wird für jeden Job in der Warteschlange angezeigt, und optionale E-Mail-Updates informieren den Anwender, wenn der Job abgeschlossen ist.

Diese Zeichnung (oben) wurde in Qonic aus einem BIM-Modell (oben) erzeugt, unter Verwendung von Graebert-Automatisierungstechnologie. Zusätzlich zur automatischen Erstellung wurde sie auch automatisch beschriftet, gestylt und bemaßt.

Kopfschmerz Nr.2 – Gelegentliche Nutzung kann überraschend teuer sein

„Wir arbeiten jetzt in einer Welt mit all diesen verschiedenen Werkzeugen, und insbesondere bei gelegentlicher Nutzung gibt es einige Preisprobleme, über die man sprechen sollte“, bemerkte Robert Gräbert. Er erklärte, dass die Ablösung von Floating-Lizenzen durch Named-Lizenzen für alle AutoCAD-Anwender sowie die Einführung von Flex Tokens für gelegentliche Nutzung zu hohen Kosten für Unternehmen führen kann.

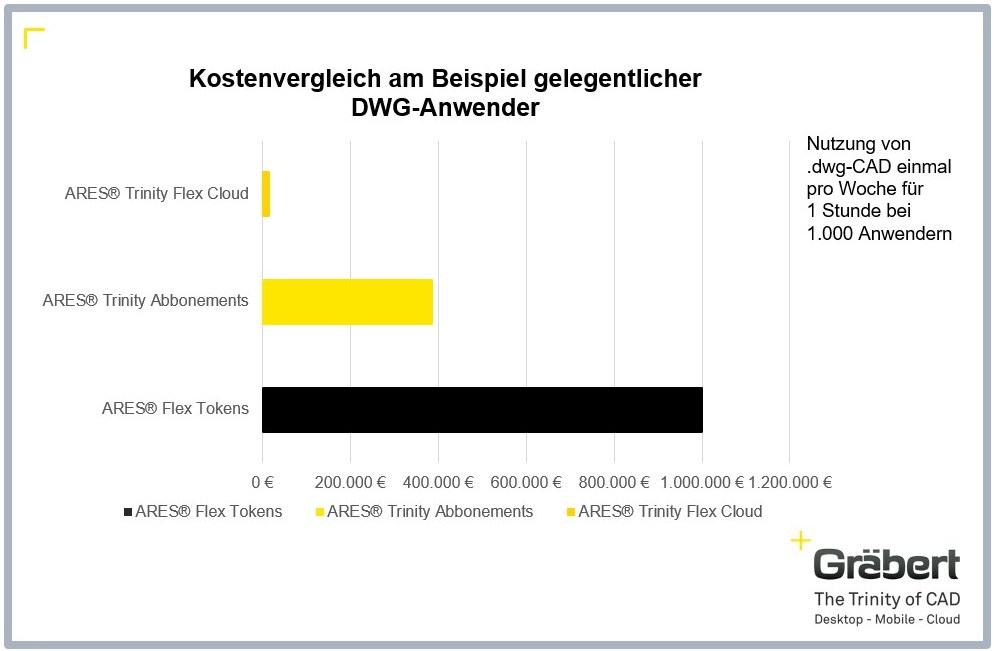

In seinem Beispiel von Fachleuten, die nur eine Stunde pro Woche mit DWG-Inhalten arbeiten müssen, „summiert sich das über ein Jahr auf Tausende Euro oder Dollar“ pro Anwender. „Multipliziert man das mit tausend Personen, geht es schnell in die Millionen“, sagte Robert.

Er beschrieb anschließend einen alternativen Ansatz, den Graebert für Anwender anbietet, die nicht täglich CAD benötigen: die ARES Trinity Flex Cloud Lizenz. Diese Lizenz ist im Grunde eine Form von Floating- oder Concurrent-Named-User-Lizenzierung, erklärte Robert: „Man meldet sich weiterhin mit seinem Konto an, aber man nutzt die Lizenz nur für die tatsächliche Zeit der Nutzung.“ Je nach Nutzungsumfang und Anzahl teilzeitlicher Anwender „sehen wir mindestens eine 10-fache Reduzierung“ der Softwarekosten, sagte er.

Kopfschmerz Nr.3 – Das BIM-Modell entwickelt sich weiter, nachdem Zeichnungen erstellt wurden

„Die alte Idee, dass man ein BIM hat, daraus eine Zeichnung erstellt und diese dann abschließt und versendet, ist irgendwie gebrochen, weil sich das BIM weiter verändert und die 3D-Geometrie weiter verändert wird – deshalb ist es sehr wichtig, dass diese Verbindung bestehen bleibt“, sagte Robert Gräbert.

Die Lösung besteht darin, BIM-Intelligenz in DWG-Dateien zu integrieren und die Verbindung zwischen Modell und erzeugten Zeichnungen zu erhalten. „Wichtig ist, dass diese Zeichnungen keine dummen Zeichnungen sind; sie enthalten Referenzen auf die ursprünglichen BIM-Daten … wenn es im Modell ist, übernehmen wir es.“

Wenn das BIM aktualisiert wird, können die DWG-Zeichnungen entsprechend aktualisiert werden – ohne sie neu zu erstellen. Und wenn CAD-Anwender nach der Erstellung Informationen hinzufügen, bleiben diese bei Updates erhalten. „Wenn Sie das Modell ändern und bestimmte Anmerkungen hinzugefügt haben, ist alles assoziativ und bewegt sich mit; wenn Sie eine Wand verschieben, ist das egal, alles, was Sie in CAD gemacht haben, bleibt erhalten. Das ist wirklich wichtig: Produktivität geht nicht verloren, weil man nicht ständig neu zeichnen muss“, sagte Robert.
