Effizient von BIM zu DWG: Automatisierte 2D-Zeichnungserstellung mit ARES Commander

Die Erstellung von Zeichnungen aus BIM-Modellen ist häufig zeitaufwendig und fehleranfällig. Mit ARES Commander wird dieser Prozess erheblich vereinfacht und automatisiert – für mehr Effizienz, Aktualität und Konsistenz in der technischen Dokumentation.

BIM-Modelle intelligent nutzen

Ein BIM-Modell ist weit mehr als eine dreidimensionale Darstellung. Es bildet den digitalen Zwilling eines Bauwerks und enthält umfangreiche Informationen über dessen Bestandteile, deren Beziehungen zueinander sowie zusätzliche Metadaten. ARES Commander nutzt dieses Potenzial, indem es Revit- (RVT) und IFC-Dateien direkt einliest und daraus DWG-Zeichnungen erzeugt, die mit dem ursprünglichen Modell verbunden bleiben. Ändert sich das Modell, lassen sich diese Zeichnungen automatisch aktualisieren.

Vom Modell zur Zeichnung – vollautomatisch

Nach dem Import eines oder mehrerer BIM-Modelle im Revit- oder IFC-Format, können in ARES Commander die zugehörigen 2D Pläne, also Grundrisse, Schnitte und Ansichten, daraus generiert werden. Das kann der Anwender manuell, also für den gewünschten Plan im Einzelnen, aber auch automatisiert durchführen.
Zur automatischen Generierung der 2D-Pläne dient der Befehl BIMAUTOALL, der auch als Schaltfläche auf dem Ribbon für BIM-Funktionen in ARES Commander zu finden ist.

Die Pläne werden als eigenständige DWG-Zeichnungen generiert, durch Beschriftungen und Bemaßungen ergänzt, Layouts erstellt und alle Zeichnungen übersichtlich in einem Plansatz organisiert. Welche Schritte genau automatisiert ausgeführt werden sollen, ist einstellbar.

Eine vollständige PDF-Datei mit allen Layouts kann ebenso als Ergebnis generiert werden.

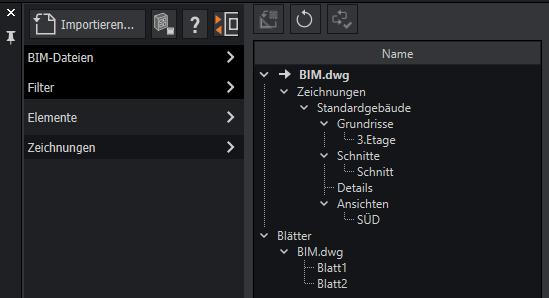

Der strukturierte Zugriff auf die Pläne erfolgt über den BIM-Navigator, eine Palette, die den innovativen Zugriff auf Modelle, Zeichnungen und mehr bietet.

Alle abgeleiteten Zeichnungen fungieren als XRefs (externe Referenzen) der Masterzeichnung (die das BIM-Modell enthält) und sorgen so für durchgängige Konsistenz.  Über Pack & Go können alle zugehörigen Dateien gebündelt weitergegeben werden – auch an Anwender, die mit anderer DWG-Bearbeitungssoftware arbeiten, z.B. mit AutoCAD.

Einfaches Aktualisieren bei Modelländerungen

Geänderte Planungsstände lassen sich unkompliziert übernehmen. Wenn das Architekturbüro eine neue Version des BIM-Modells liefert, genügt es, die ursprüngliche Datei zu ersetzen. ARES Commander zeigt im BIM-Navigator an, wo Aktualisierungen erforderlich sind. Einzelne oder alle Zeichnungen können mit einem Klick aktualisiert werden – unabhängig davon, ob sie automatisch oder manuell erstellt wurden.
Dabei bleiben zusätzlich eingefügte Zeichnungselemente erhalten.

Materialzuordnungen individuell steuern

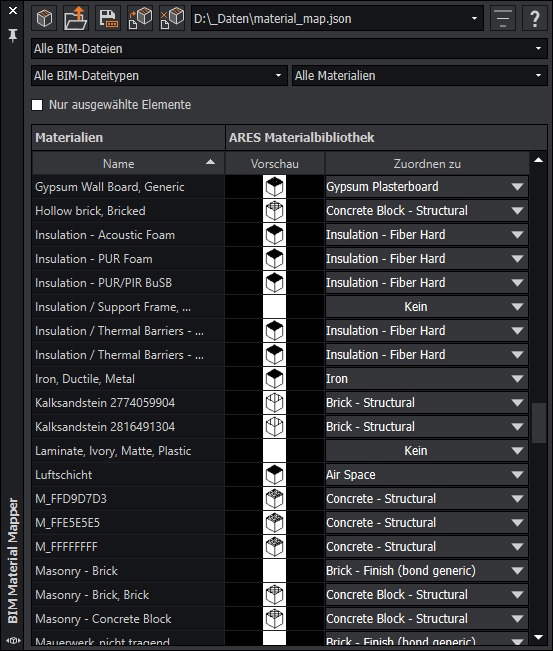

Ein Highlight der aktuellen Version ist die erweiterte BIM-Materialerkennung. Jeder BIM-Komponente kann mit Hilfe des BIM-Material-Mappers ein Material zugewiesen werden, das mit einer spezifischen 2D-Darstellung (Schraffur) verknüpft ist.

Das Erscheinungsbild, also der Schraffurmaßstab, Linienstärke, Farbe und mehr, kann in der BIM-Materialbibliothek angepasst werden.

Nach dem Speichern  und Anwenden der Änderungen der Materialzuordnung werden alle betroffenen Zeichnungen aktualisiert.

Einheitliche Standards dank JSON-Dateien

Die Zuweisung der Materialerkennung lässt sich in einer JSON-Datei speichern, um sie später in anderen Projekten wiederzuverwenden oder zu teilen. Es lassen sich Varianten für unterschiedliche technische Anforderungen erzeugen und bereits vorhandene JSON-Dateien importieren.

Die Möglichkeit, Materialzuweisungen in JSON-Dateien zu speichern, macht es einfach, einmal definierte Darstellungen in anderen Projekten zu übernehmen. Das spart Zeit, sichert die Konsistenz und reduziert den Bearbeitungsaufwand bei zukünftigen Änderungen.

CAD-Werkzeuge und Blöcke im BIM-Kontext

ARES Commander verbindet BIM mit klassischem CAD. So können beispielsweise Blöcke, auch dynamische Blöcke aus AutoCAD, in die BIM-Zeichnungen eingefügt werden.
Die 2D-Darstellung von BIM-Komponenten in der abgeleiteten Zeichnung kann durch die Verwendung eigener Blöcke angepasst werden. Werden Änderungen an der Darstellung vorgenommen und gespeichert, werden alle ggf. schon vorher erstellten Layouts aktualisiert. Eine Benachrichtigung informiert, wenn ein Update erforderlich ist.

BIM-Daten gezielt filtern und auswerten

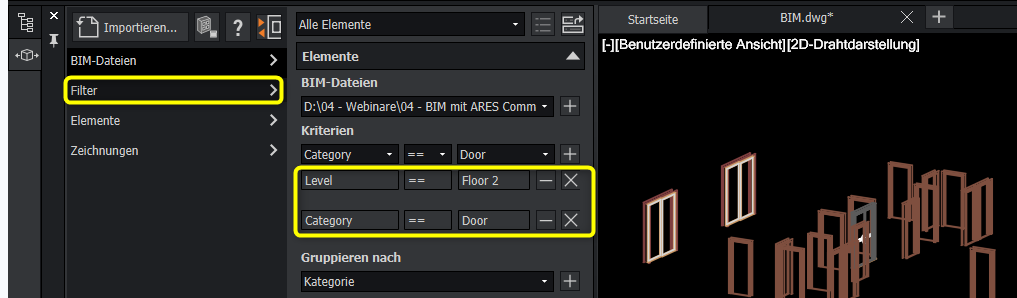

Der BIM-Navigator bietet unter anderem Filter, über die sich gezielt Informationen aus dem BIM-Modell auswählen lassen, wie etwa alle Türen einer bestimmten Ebene. Mit wenigen Klicks können spezifische Filter für Ebene und Kategorie eingerichtet werden. Die Funktion Datenextraktion erlaubt es, benötigte (gefilterte) BIM-Informationen zu extrahieren. Diese können als Tabelle in die Zeichnung eingefügt oder als CSV-Datei gespeichert werden, beispielsweise für die Weiterverwendung in Excel.

Projektkommunikation über die Cloud

Fertiggestellte Zeichnungen können bei Bedarf in der Cloud gespeichert werden – zum Beispiel in das integrierte ARES Kudo Drive – und dann über einen View-only-Link mit Projektpartnern geteilt werden. Mit solch einem Link sind Abstimmungen, Validierungen oder Freigaben auf einfache Weise möglich. Der Empfänger des View-Only-Links kann die Zeichnung im Browser öffnen, betrachten und kommentieren, ohne dass eine Softwareinstallation erforderlich ist.

BIM wird produktiv

Mit den erweiterten BIM-to-CAD-Funktionen in ARES Commander wird die manuelle, zeitaufwändige und häufig fehleranfällige Ableitung von 2D-Zeichnungen aus einem BIM-Modell zu einem strukturierten und reproduzierbaren Prozess. Von der ersten Zeichnungsableitung bis zur fertigen PDF-Datei können viele Schritte automatisiert werden. Gleichzeitig bleibt dem Anwender die maximale Kontrolle über Darstellung, Inhalte und Datenfluss. Das ist ein echter Produktivitätsgewinn für alle, die mit BIM und CAD arbeiten.
