Die cseTools für ARES Commander – leistungsstark in der Siedlungswasserwirtschaft

Die cseTools erweitern ARES Commander um professionelle Lösungen für die Planung von Entwässerungs- und Wasserversorgungssystemen. Durch den modularen Aufbau ist es möglich, komplette Infrastrukturprojekte nach den im deutschsprachigen Raum zu verwendenden Berechnungsfunktionen und Regelwerken abzubilden.

Angefangen bei der Kanal- und Leitungsplanung, über die Zustandsbewertung von Inspektionsdaten bis hin zur Entwicklung ökonomischer Sanierungskonzepte. Ob CAD-Ingenieur, technische Zeichnerin oder Netzbetreiber – die CSE Tools erleichtern Planung, Dokumentation und Instandhaltung von Kanal- und Leitungssystemen erheblich.

Die Aufgaben in diesem Bereich sind komplex: Daten aus verschiedenen Quellen müssen konsistent verwaltet, Planungen präzise umgesetzt und gesetzliche Vorgaben – etwa der DWA oder BfR Abwasser – zuverlässig eingehalten werden. Hier bieten die cseTools eine integrierte Lösung für alle Arbeitsschritte direkt innerhalb von ARES Commander.



Flexibel kombinierbare Module

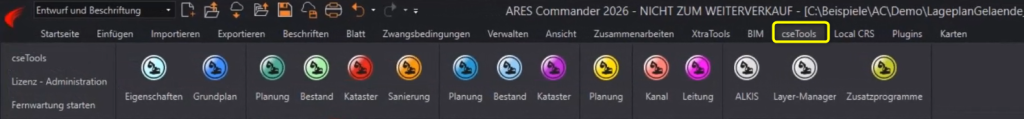

Die cseTools bestehen aus mehreren Modulen, die sich flexibel kombinieren und an die jeweiligen Zeichen- und Ingenieurarbeitsplätze anpassen lassen.

• Mit dem ALKIS-Modul können Katasterdaten eingelesen und in ARES Commander dargestellt werden. Dank der zoomstufenabhängigen Detaildarstellung – ähnlich wie bei Online-Kartendiensten – bleibt die Anwendung schlank und performant.
• Das Modul für die Kanalplanung unterstützt eine detaillierte Planung auf Basis vorhandener Daten wie Topografie, Geoinformationen oder anderer unterirdischer Infrastruktur.



Intelligente Kanalplanung

Die Kanalplanung bietet umfangreiche Funktionen, etwa die automatische Ausrichtung der Schachtkonusse, die Festlegung von Rohranschlusspunkten oder die Berechnung von Höhen basierend auf Stranggefällen. Auch die Ermittlung von Höhen für Anschlussleitungen wird automatisiert unterstützt.

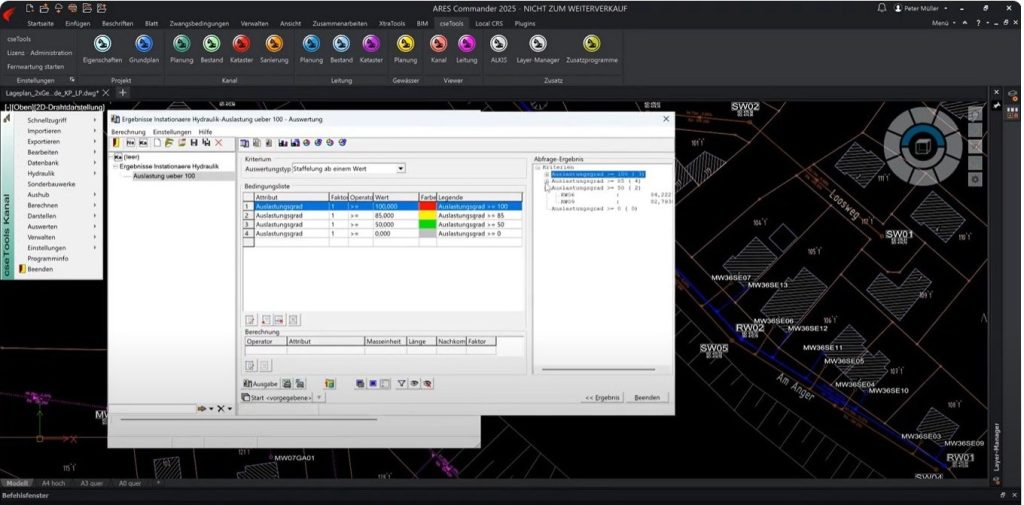

Schon in frühen Entwurfsphasen lassen sich Regenwetterabflüsse, Risiken von Ein- und Überstau sowie die Abwasserbehandlung simulieren. So können potenzielle Problembereiche frühzeitig erkannt und passende Maßnahmen eingeleitet werden.



BIM ready

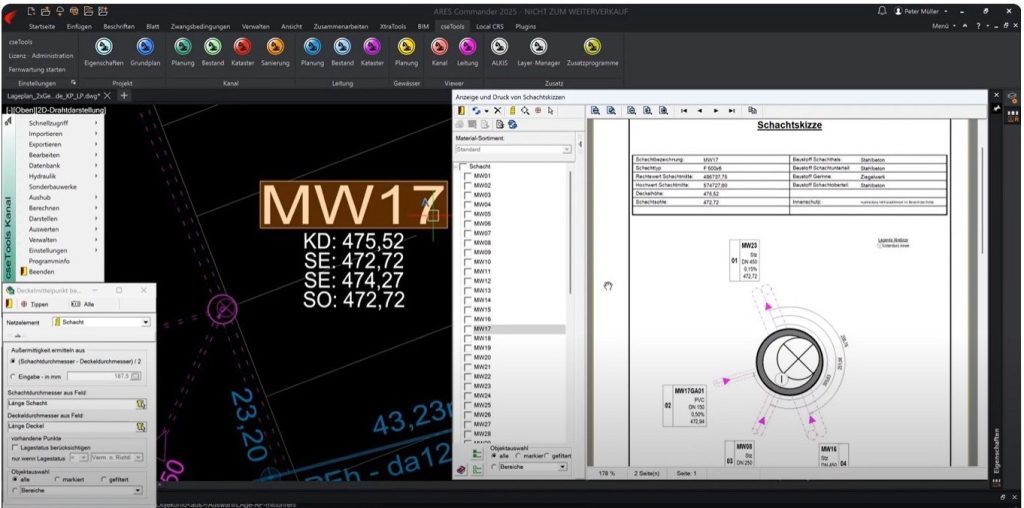

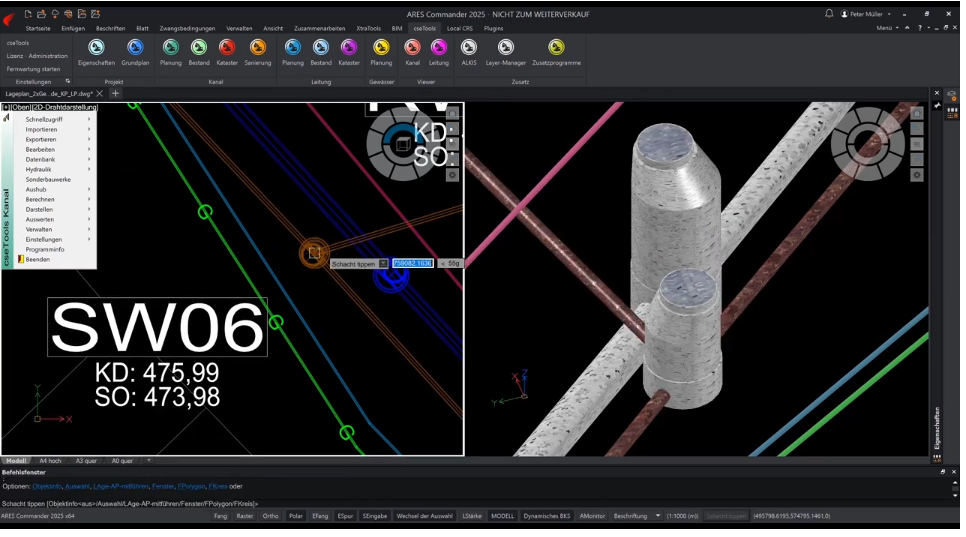

Mit den cseTools ist objektorientiertes Arbeiten zu jeder Zeit gewährleistet. Aus den Planungen werden automatisch Längs- und Querschnitte, Schachtskizzen sowie 3D-Darstellungen für den BIM-Datenaustausch im IFC-Format erzeugt. Bidirektionale Schnittstellen zu EasyBAU, EasyBAU XML, DWA M150 und weiteren Formaten sorgen für einen reibungslosen Datenaustausch.



Karten & Geoinformationen

Mit cseTools können erstmals ALKIS-Daten (Amtliches Liegenschaftskataster) als Kartengrundlage in ARES verwendet werden. Auch die Koordinatentransformation der cseTools für komplette DWGs ist ein Novum.

Für Neubauprojekte wie auch für die Dokumentation vorhandener Netze steht das Modul Kanalbestandserfassung zur Verfügung. Es ermöglicht den schnellen Weg vom Aufmaß zum vollständig dokumentierten Kanalnetz, das beispielsweise als EasyBAU-XML-Datei ausgegeben werden kann.

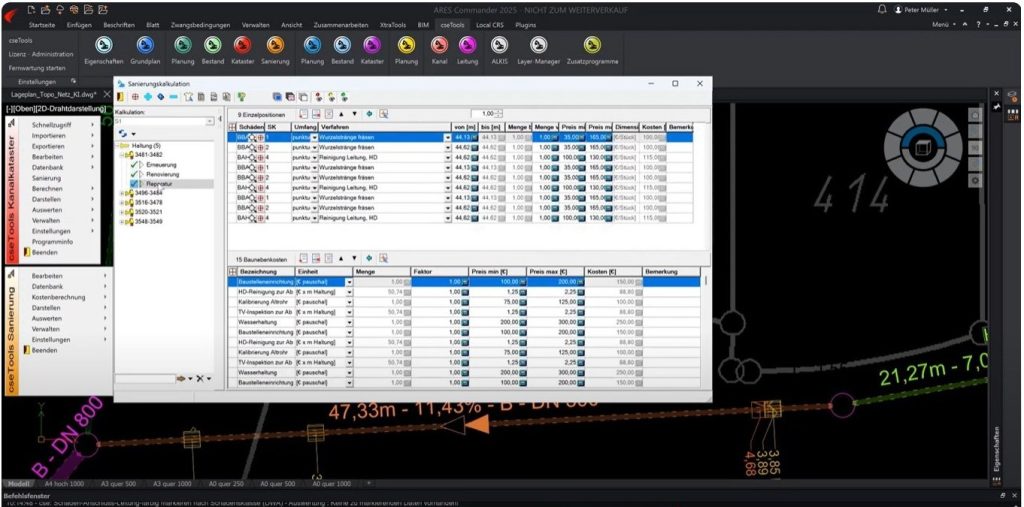

Netzbetreiber und ihre Dienstleister profitieren zudem vom Kanalkataster, das die Basis für die Verwaltung der Kanalnetze bildet. Der Schwerpunkt liegt auf der Zustandsdokumentation und -bewertung direkt in ARES Commander. Defekte Netze oder einzelne Bauteile können so im Handumdrehen identifiziert werden. Darauf aufbauend lassen sich Sanierungsstrategien entwickeln, Kostenvarianten vergleichen und ermittelt werden, welche Sanierungslösung die wirtschaftlichste ist.



Leitungsnetze und weitere Gewerke

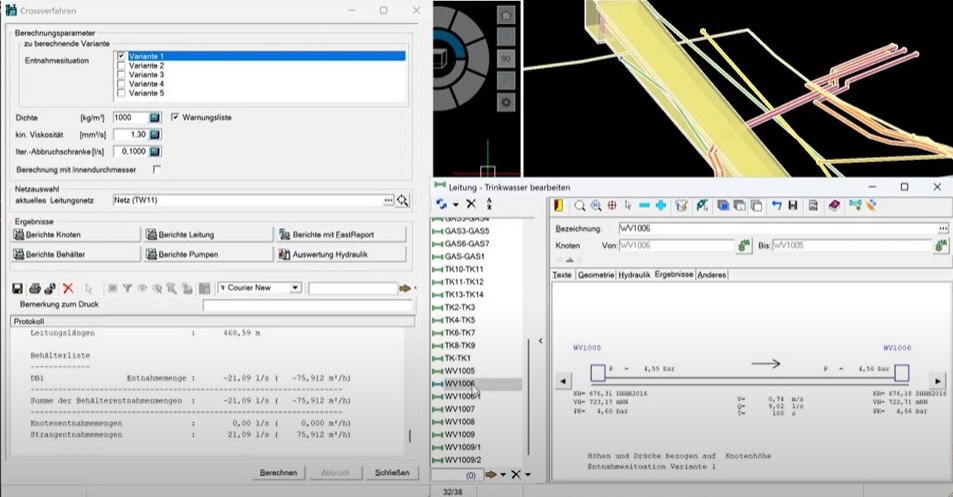

Neben der Kanalwirtschaft berücksichtigen die cseTools auch andere Gewerke. Die hydraulische Berechnung von Druckleitungsnetzen – etwa für Trink- und Löschwasser – ist ebenso möglich wie die Planung und Verwaltung von Medienleitungen aller Art: Gas, Elektro, Glasfaser, Fernwärme und mehr. Alle Informationen bleiben innerhalb der DWG-Datei verfügbar.



Nahtlose Interoperabilität

Ein besonderes Merkmal der cseTools ist die durchgängige Interoperabilität der Module. Dank einer einheitlichen Datenbasis müssen keine Informationen zwischen verschiedenen Systemen ausgetauscht werden. Das reduziert das Risiko von Datenverlust und spart wertvolle Zeit.

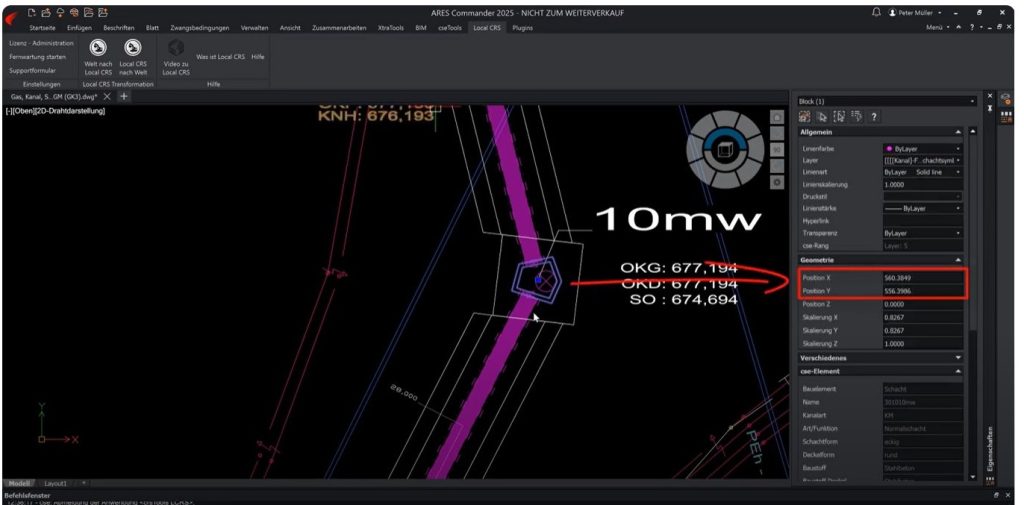

Da bei Infrastrukturprojekten häufig Daten aus unterschiedlichen Lagebezugssystemen zusammentreffen, bieten die CSE Tools auch hier eine durchgängige Lösung: Die Transformation zwischen Koordinatensystemen lässt sich ohne spezielles Vermessungswissen durchführen. Für die Koordinierung in BIM-Projekten können Planungen zudem mit einem Klick in ein nahezu verzerrungsfreies lokales Koordinatensystem transformiert werden.



Testversion ausprobieren

Möchten Sie die Vorteile der CSE Tools selbst erleben? Laden Sie sich die kostenfreie Testversion herunter und probieren Sie alle Funktionen unverbindlich aus. Das Team von ARES Datensysteme freut sich auf Ihr Feedback und unterstützt Sie gerne bei der Einrichtung.

Sehen Sie auch gerne die Videos zum Thema cseTools im Gräbert Deutschland YouTube Kanal an sowie unser Webinar zum Thema (Kurzzusammenfassung oder das volle aufgezeichnete Partnerwebinar).
